46 I Modo de Empleo
I - 3 Oper
aciones específicas par
a
fr
esado
Funciones de palpación para la determinación del origen

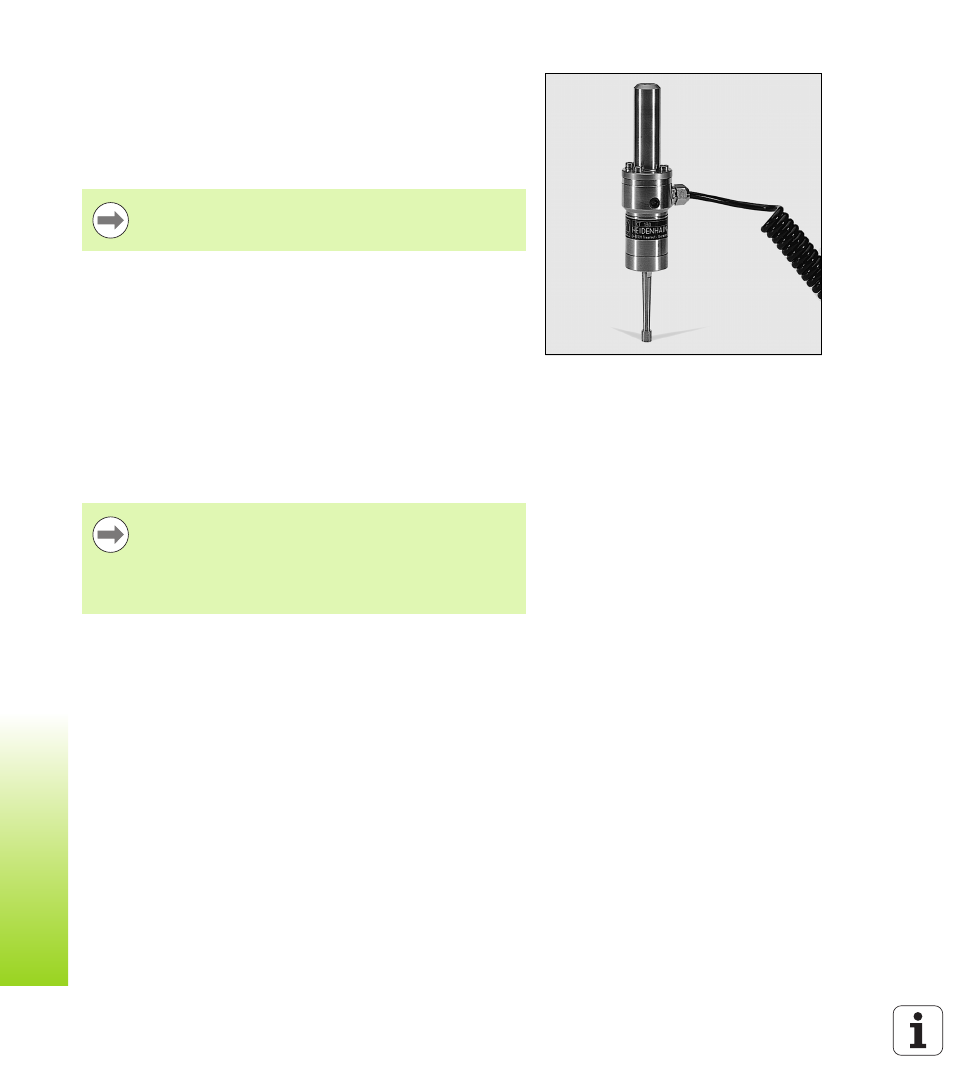

El ND 780 da soporte a un Palpador de aristas electrónico 3D KT 130
de HEIDENHAIN conectado a través del X10,
El ND 780 da soporte asimismo a un palpador de aristas del tipo con
conexión a tierra, conectado a través del Phono Jack de 3,5 mm en la
parte posterior de la unidad. Los dos tipos de palpadores de aristas
operan de la misma forma.
Están disponibles las siguientes softkeys para las funciones de
palpación:
 Arista de la pieza como origen: ARISTA
 Línea central entre dos aristas de la pieza: LINEA CENTRAL
 Centro de un taladro o cilindro: CENTRO CIRCULO
En todas las funciones de palpación, el ND 780 tiene en cuenta el
diámetro del vástago introducido.
Para interrumpir la función de palpación cuando está activa, pulsar la
tecla C.
Establecer el origen con el palpador de aristas
Durante las funciones de palpación, el ND 780 congela la
visualización cuando se localiza la arista, una línea central o
el centro del círculo.
Para ejecutar la función de palpación deben introducirse
primero las características dimensionales del palpador en
los Ajustes de Trabajo.(ver “Parámetros de Ajustes de
Trabajo” en página 27) Las características del palpador
quedan almacenadas después de una interrupción de
corriente.
