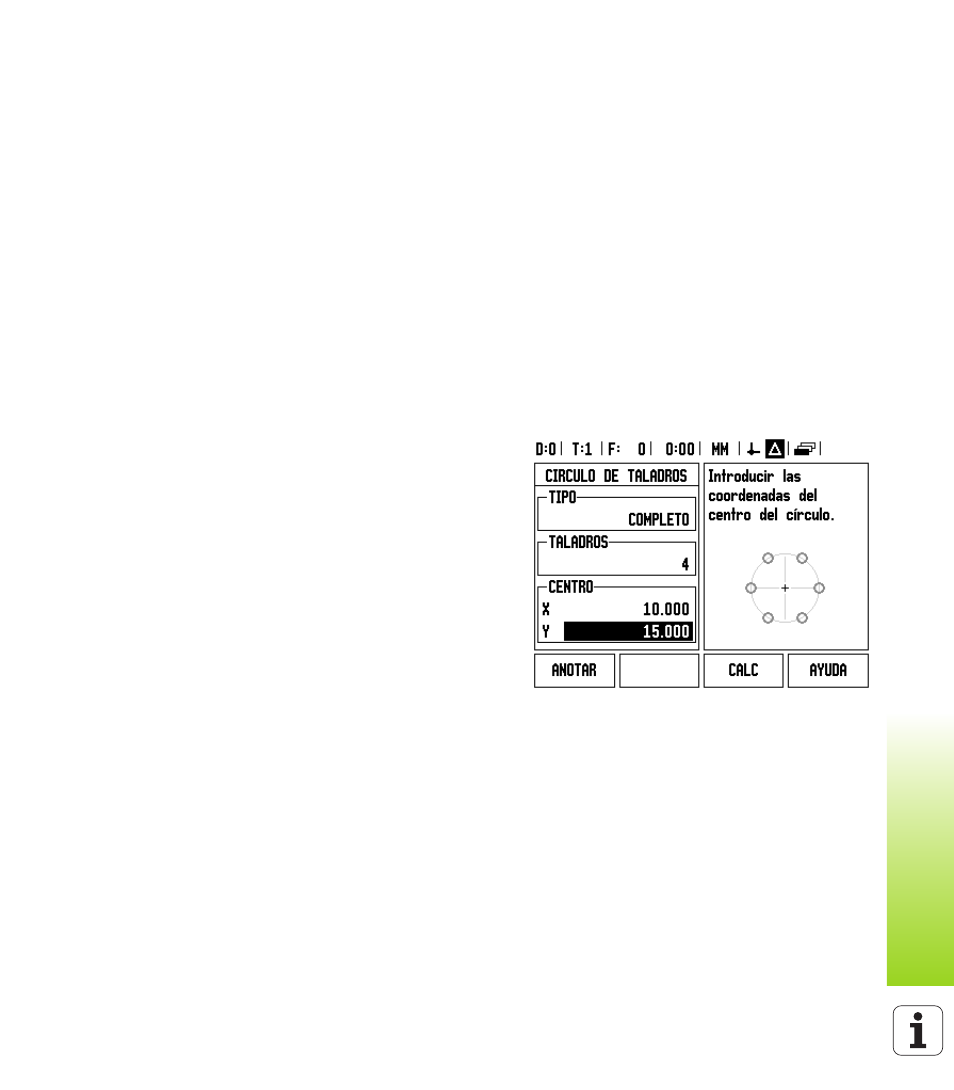

Softkey Círculo de taladros
Información necesaria:
 Tipo de figura (total o segmentada)
 Taladros (número de)
 Centro (centro del círculo de taladros en el plano de la figura)
 Radio (definir el radio del círculo de taladros)
 Angulo inicial (ángulo del primer taladro en la figura) El ángulo inicial
está entre el ángulo cero del eje de referencia y el primer taladro.
 Ángulo de paso (opcional: sólo se aplica si se está creando un
segmento del círculo.) El ángulo de paso es el ángulo entre taladros.
 Un ángulo de paso negativo permite atravesar un segmento de
dirección horaria.
 Profundidad (la profundidad final de taladrado en el eje de la
herramienta)
El ND 780 calcula las coordenadas de los taladros que deben ser
posicionados mediante "desplazar a cero".
Ejemplo: introducir datos y ejecutar un círculo de taladros.
Taladros (nº de): 4
Coordenadas del centro: X = 10 mm / Y = 15 mm
Radio del círculo: 5 mm
Ángulo inicial: (ángulo entre el eje X y el primer taladro): 25°
Profundidad del taladro: Z = -5 mm
