Disposición de la pantalla
Símbolos de la barra de estado:

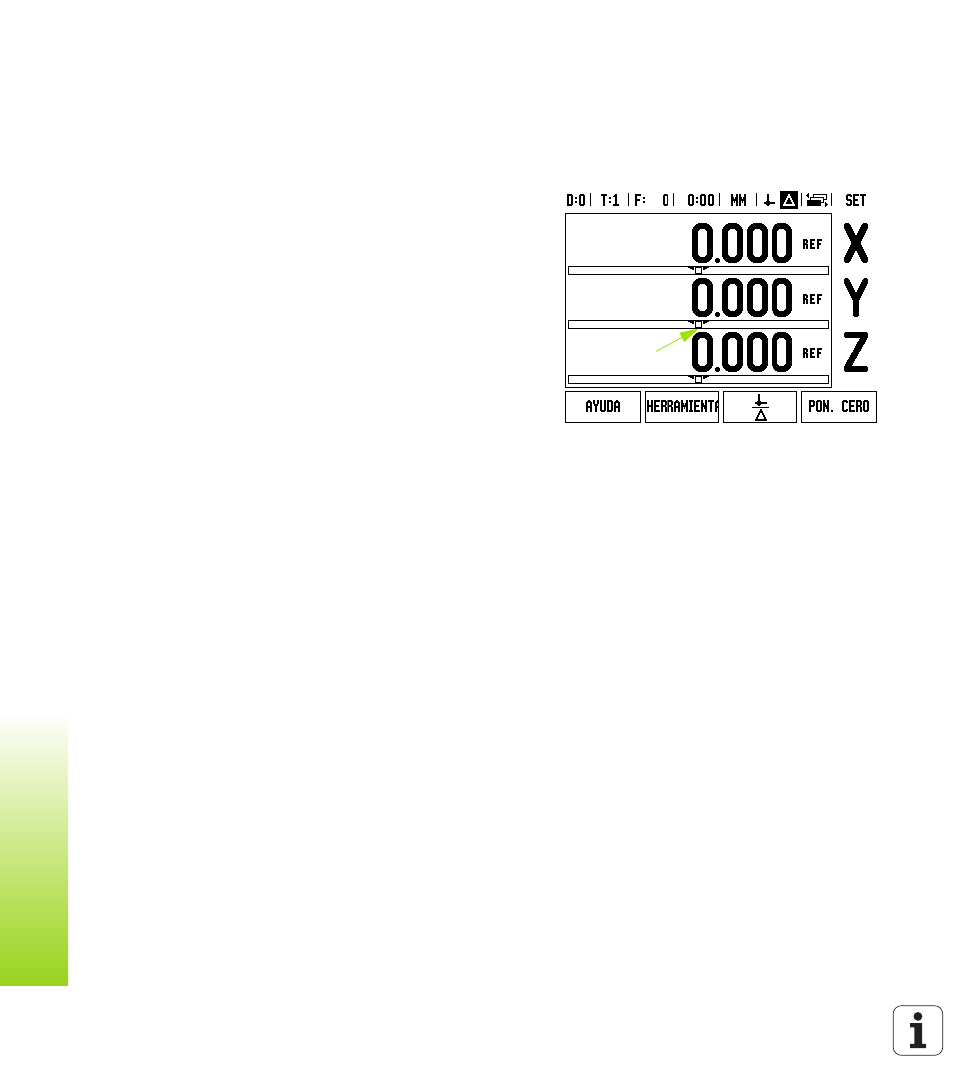

El visualizador ND 780 ofrece aplicaciones específicas que permiten
obtener el máximo rendimiento de las máquinas herramienta
manuales.
 Barra de estado - Aquí se visualiza el origen actual, la herramienta,
el avance, la hora del cronómetro, la unidad de medida, el valor real
(absoluto) o el recorrido restante (incremental), el indicador de la
página y fijar/cero. Ver los Ajustes de Trabajo para obtener más
detalles de cómo ajustar los parámetros de la barra de estado.
 Área de visualización - Indica la posición actual de cada eje.
También visualiza formularios, campos, instrucciones para el
usuario, mensajes de error y temas de ayuda.
 Descripción de los ejes - Indica el eje para la correspondiente tecla
de eje.
 Símbolos Ref - Indica el estado actual de la marca de referencia.
 Descripción de softkeys - Indica las diferentes funciones para
fresado o torneado.
1 Origen
2 Herramienta
3 Avance
4 Cronómetro
5 Unidad de medida
6 Valor Real
7 Recorrido Restante
8 Indicador Página
9 Fijar/Cero
10 Descripción eje
11 Símbolo Referencia
12 Descripción de softkeys
13 Área de visualización
14 Ayuda gráfica de posición (sólo en modo Recorrido restante)
10
11
4 5 1 6 7 8 8 2 1
12
13
14
3 9
