ND 780 49
I - 3 Oper
aciones específicas par
a
fr
esado
Introducir la coordenada (X = 0 mm) y transferir la
coordenada como origen para la línea central y pulsar
ENTER.

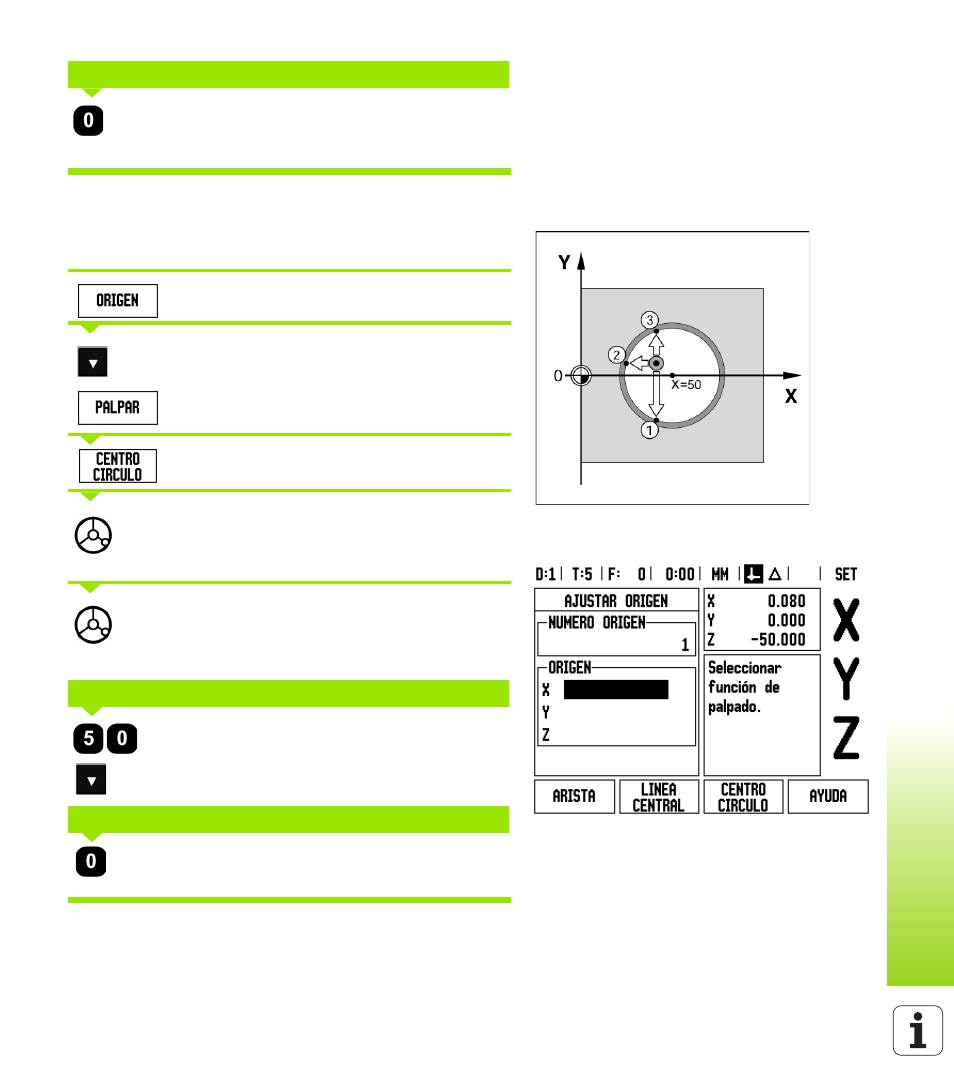

Ejemplo: Palpar el centro de un taladro con un palpador de aristas y
establecer el origen 50 mm a partir del centro del círculo.
Coordenada X del centro del círculo: X = 50 mm
Coordenada Y del centro del círculo: Y = 0 mm
Pulsar ORIGEN.
Pulsar la tecla de cursor ABAJO.
Pulsar PALPAR.
Pulsar CENTRO CIRCULO.
Mover el palpador de aristas en la dirección del primer
punto
1 en la circunferencia hasta que se enciendan
los LEDs en el palpador.
Palpar dos puntos adicionales en la circunferencia de
la misma manera. En la pantalla aparecerán
instrucciones adicionales. Ver la ventana de
instrucciones para el diámetro medido.
Introducir la primera coordenada (X = 50 mm) y
Pulsar la tecla de cursor ABAJO.
Aceptar el valor introducido por defecto Y = 0 mm.
Pulsar ENTER.
INTRODUCIR VALOR PARA X
INTRODUCIR PUNTO CENTRAL X X = 50
INTRODUCIR PUNTO CENTRAL Y Y = 0
