48 I Modo de Empleo
I - 3 Oper
aciones específicas par
a
fr
esado
0 es presentado como valor por defecto para la
coordenada. Introducir la coordenada deseada para la
arista de la pieza, para este ejemplo Y = 0 mm y
establecer la coordenada como un origen para esta
pieza.
Pulsar ENTER.

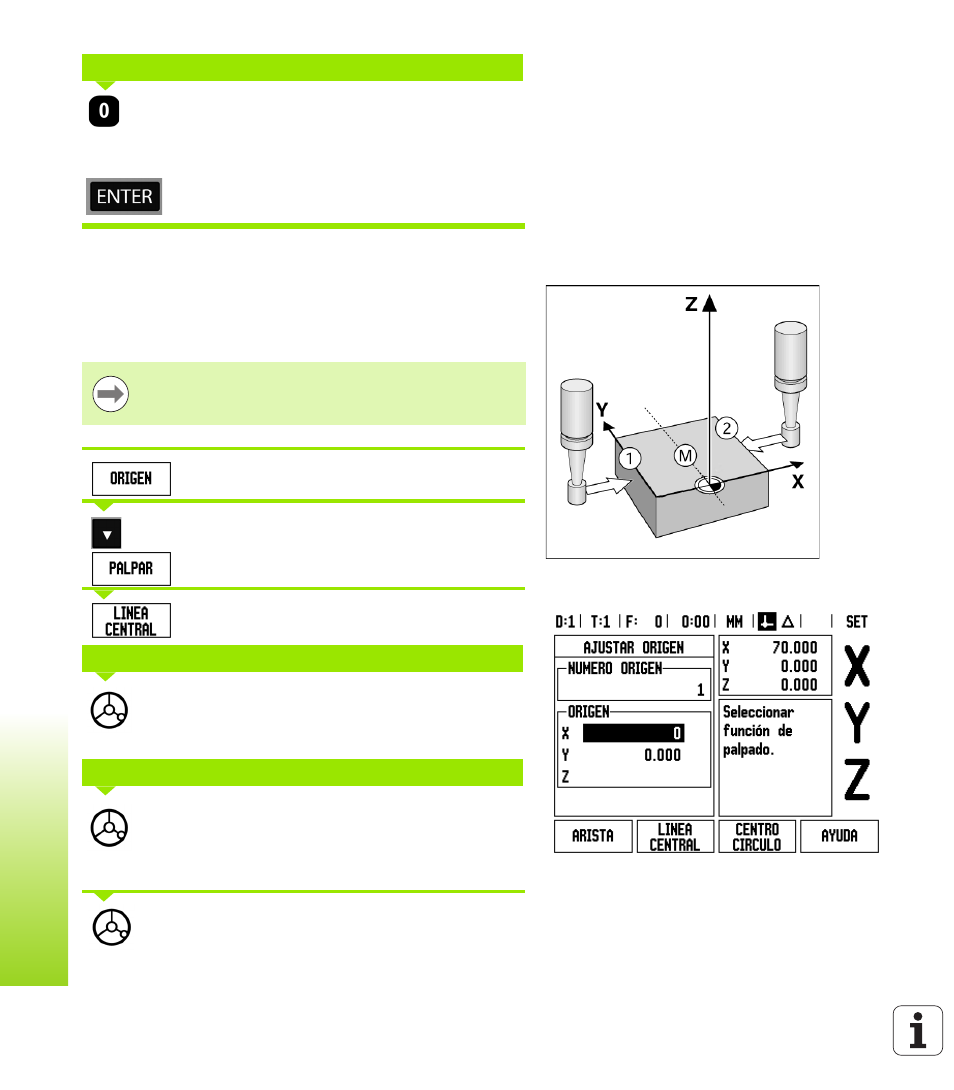

Ejemplo: Determinar la línea central entre dos aristas de la pieza como
origen.
La posición de la línea central M se establece palpando las aristas
1 y 2 .
La línea central es paralela al eje Y.
Coordenada que se desea de la línea central: X = 0 mm
Pulsar ORIGEN.
Pulsar la tecla de cursor ABAJO.
Pulsar PALPAR.
Pulsar LINEA CENTRAL.
Mover el palpador de aristas en dirección a la arista de
la pieza
1 hasta que se enciendan los LEDs del
palpador.
Mover el palpador de aristas en dirección a la arista de
la pieza
2 hasta que se enciendan los LEDs del
palpador. La distancia entre las aristas es visualizada
en la ventana de mensajes.
Retire el palpador de aristas de la pieza
INTRODUCIR VALOR PARA Y = 0
Al utilizar la función Palpar línea central, el espacio entre
ambas aristas es visualizado en la ventana de mensajes.
PALPAR 1ª ARISTA EN X
PALPAR 2ª ARISTA EN X
