Eje de referencia ángulo cero
El eje de referencia ángulo cero es la posición de 0 grados. Está
definido como uno de los dos ejes en el plano de rotación. La siguiente
tabla define el ángulo cero donde la posición del ángulo es cero para
los tres posibles planos de rotación.
Para las posiciones angulares son válidos los siguientes ejes de
referencia:
La dirección de rotación positiva es la contraria al sentido de las agujas
del reloj, si el plano de mecanizado está visto en la dirección del eje de
herramienta negativo.

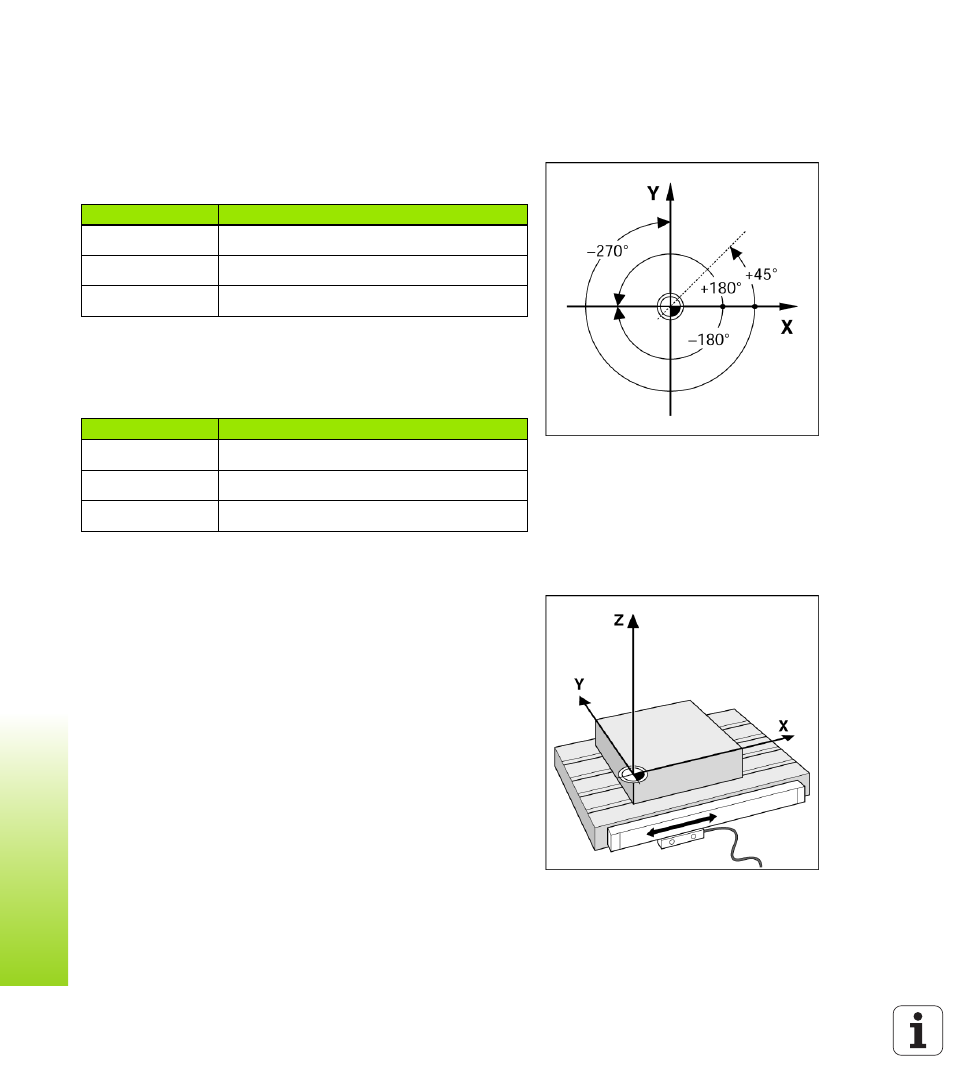

Ejemplo: ángulo en el plano de mecanizado X / Y
Sistemas de medida de posición
Los sistemas de medida de feedback de la posición convierten el
movimiento de los ejes de la máquina en señales eléctricas. El ND 780
evalúa constantemente estas señales y calcula las posiciones reales
de los ejes de la máquina y las visualiza en la pantalla como un valor
numérico.
Si se produjera una interrupción de la corriente, la posición
calculada no se correspondería por más tiempo con la posición
real. En el momento en el que se recupere la corriente, puede
reestablecerse esta relación con la ayuda de las marcas de
referencia del sistema de medida de posición y la evaluación de
la marca de referencia del ND 780 (REF).
Plano Eje de referencia ángulo cero
XY +X
YZ +Y
ZX +Z
Ángulo Corresponde a...
+ 45° ... bisectriz entre +X e +Y
+/- 180° ... eje X negativo
- 270° ... eje Y positivo
