28 I Modo de Empleo
I - 2 Oper
aciones g
e
ner
a
les del ND 780
Espejo
Palpador de aristas (sólo aplicaciones de fresado)
En esta máscara de introducción de datos se determina el diámetro y
la variación longitudinal del palpador de aristas. Ambos valores están
en las unidades indicadas en el formulario.
 El diámetro y la longitud se introducen con las teclas numéricas. El
valor del diámetro deber ser mayor que cero. La longitud es un valor
con signo (negativo o positivo).
 La unidad de medición para el palpador de aristas se selecciona a
través de una softkey.
Los valores introducidos para el palpador de aristas se mantienen tras
la desconexión.

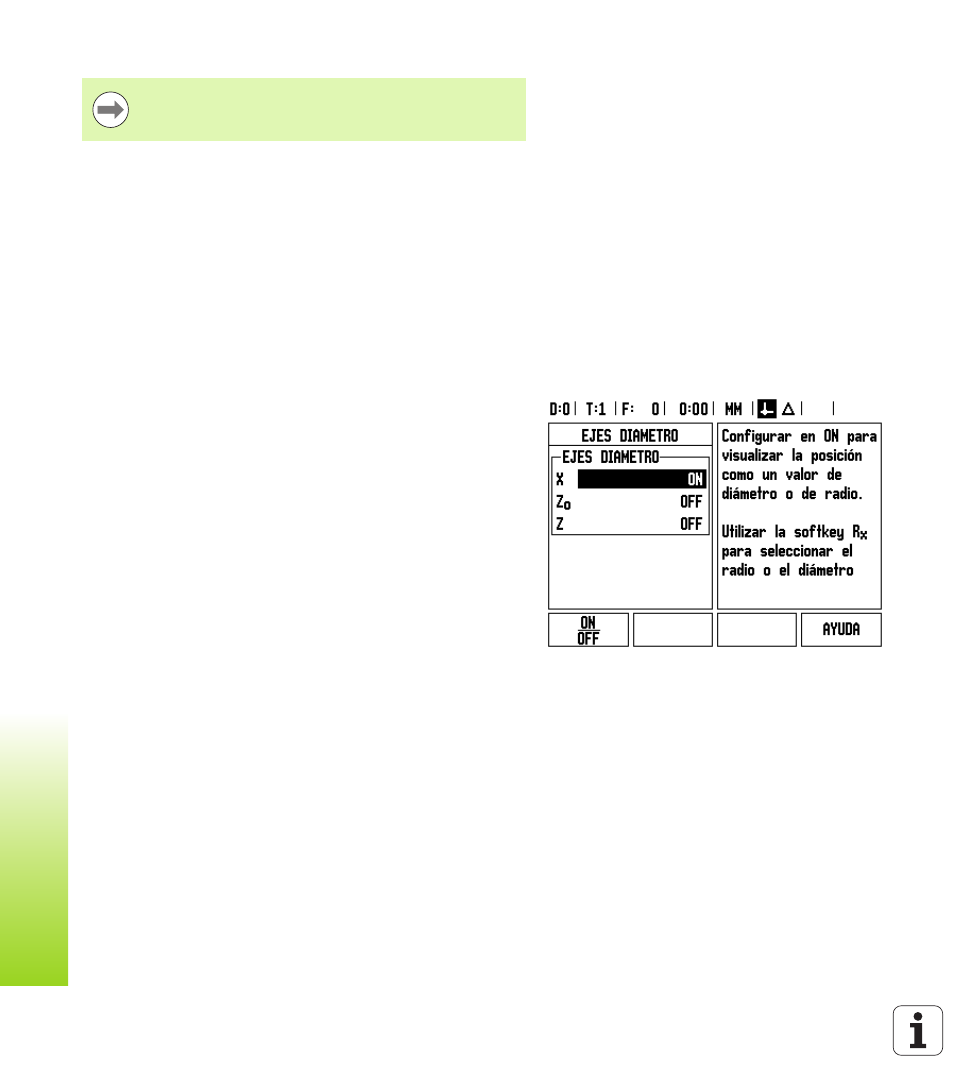

Ejes como diámetro
Seleccionar Ejes como diámetro para fijar qué ejes pueden visualizarse
en valores de radio o de diámetro. ON indica que la posición del eje
será visualizada como diámetro. Si se selecciona OFF se desactiva la
función Radio/Diámetro. Para aplicaciones de torneado ver página79
para la funcionalidad Radio/Diámetro.
 Cursor en EJES COMO DIAMETRO y pulsar ENTER.
 El cursor se situará en el campo X. Según sea el parámetro
requerido para este eje, pulsar la softkey ON/OFF para activar o
desactivar la función.
 Pulsar ENTER.
Un factor escala de -1.00 producirá una imagen espejo de la
pieza. Se puede reflejar y escalar una pieza
simultáneamente.(ver página 64).
