ND 780 47
I - 3 Oper
aciones específicas par
a
fr
esado

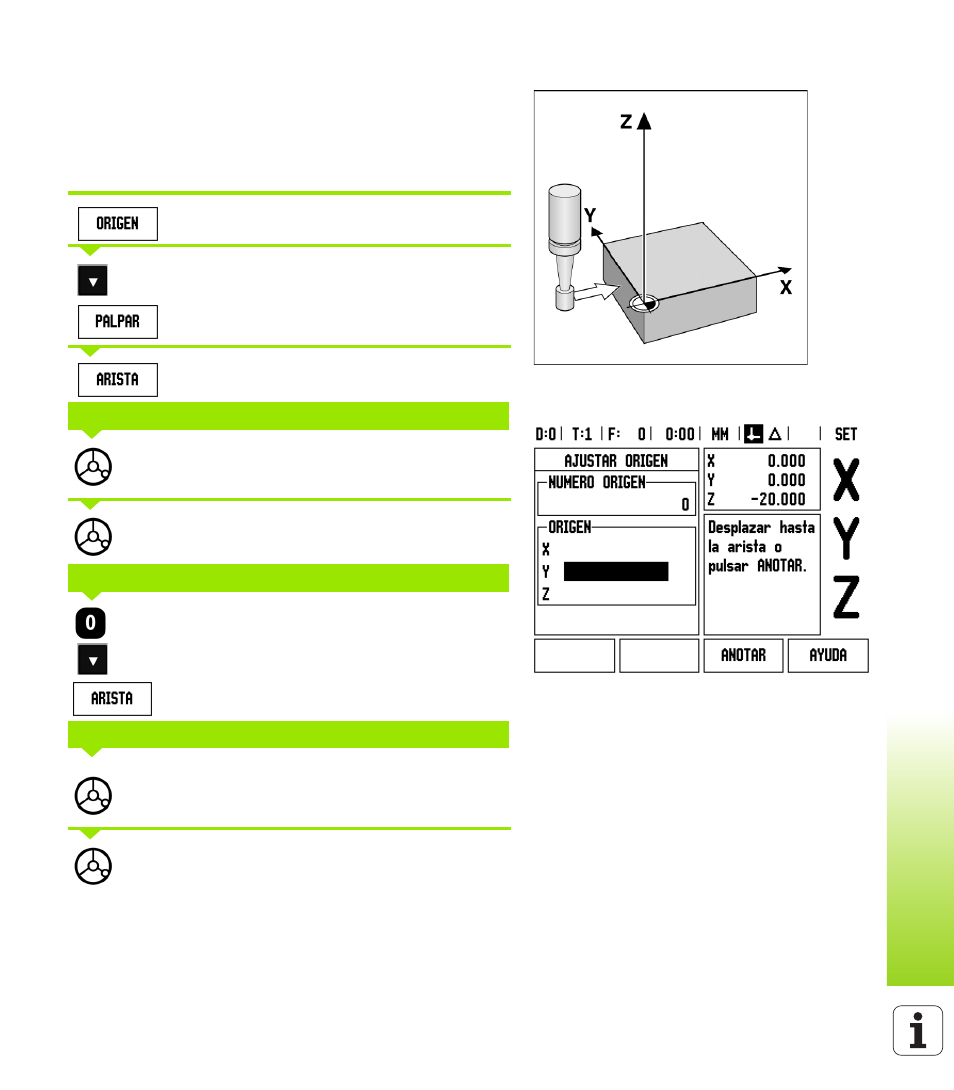

Ejemplo: Palpar las aristas de la pieza, y determinar la esquina como
un origen.
Eje del origen: X = 0 mm
Y = 0 mm
Las coordenadas del origen pueden ser determinadas a través de la
palpación de aristas o superficies y de la definición de éstas como
orígenes.
Pulsar ORIGEN.
Seleccionar un nuevo origen o pulsar la tecla de
cursor ABAJO para ir hasta el campo del eje X.
Pulsar la Softkey PALPAR.
Pulsar la softkey ARISTA.
Mover el palpador de aristas en dirección a la pieza
hasta que se enciendan los LEDs del palpador
Retire el palpador de aristas de la pieza
0 es presentado como valor por defecto para la
coordenada. Introducir la coordenada deseada para la
arista de la pieza, para este ejemplo X = 0 mm y
pulsar la tecla de cursor ABAJO.
Pulsar la softkey ARISTA.
Mover el palpador de aristas en dirección a la pieza
hasta que se enciendan los LEDs del palpador
Retire el palpador de aristas de la pieza
PALPAR EN EJE X
INTRODUCIR VALOR PARA X = 0
PALPAR EN EJE Y
