Emitir valores de medición
Con la función Emitir valores de medición pueden transmitirse los
valores de visualización actuales y los valores de palpación a través de
un interfaz serie. La emisión de los valores de visualización actuales se
activa mediante una señal de hardware externa o mediante una orden
(Ctrl B) que se transmite al ND 780 a través del interfaz serie.
El formulario de Salida de valores medidos se utiliza para ajustar la
emisión de datos durante el proceso de palpación en ON o en OFF.
También es utilizada para activar la función Congelar visualización.
 Activar Emisión valores de medición (sólo Fresado) - Debe estar
fijada bien en ON o en OFF. Si está en ON, se emiten los datos de
medición cuando se haya completado el proceso de palpación.
 Congelar visualización - Opciones:
 OFF - La emisión del valor de medición no detiene la visualización
en la pantalla.
 CONCURRENTE - La visualización en pantalla se detiene durante
la emisión del valor de medición y continua parada hasta que se
activa la entrada de conmutación.
 CONGELADA - La visualización se para, y se actualiza con cada
nueva emisión del valor de medición.
Encontrará más información sobre la emisión de caracteres en el
capítulo II-5, Emisión del valor de medición.
Ayuda gráfica de posicionamiento

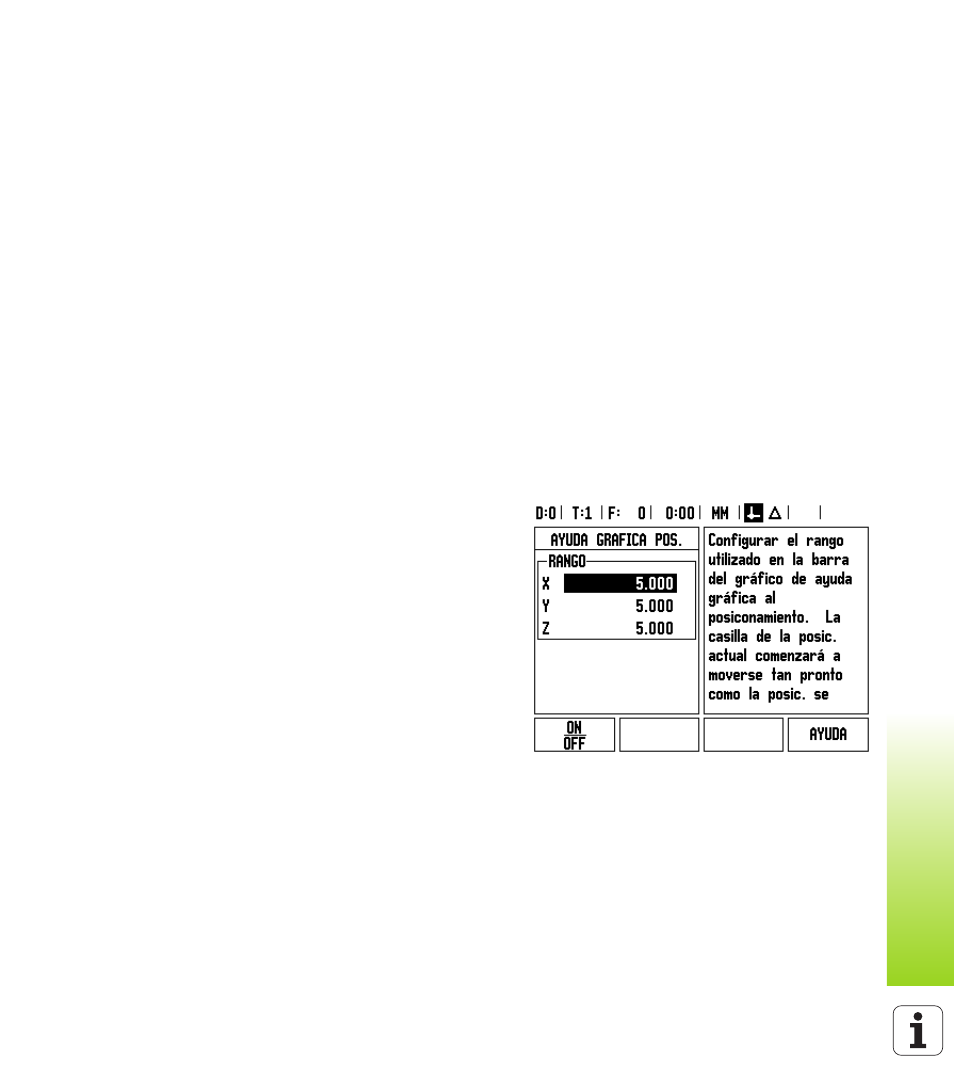

El formulario Ayuda gráfica al posicionamiento se utiliza para la
configuración del gráfico de barras, el cual se encuentra en el modo
Recorrido restante bajo la visualización de los valores de los ejes. Cada
eje posee su propia área.
 Pulsar la softkey ON/OFF para activar la función o simplemente
comenzar introduciendo los valores con las teclas numéricas. La
casilla para la visualización de la posición actual comenzará a
moverse tan pronto como la posición se encuentre dentro del área
definida.
Configuración de la barra de estado
La barra de estado es la barra dividida en casillas que se encuentra en
el marco superior de la pantalla y en donde se muestra el origen activo,
la herramienta, el avance, el cronómetro y el número de página.
 Pulsar la softkey ON/OFF para determinar qué ajustes deben ser
visualizados.
