ND 780 117
II - 1
0
A
ccesor
ios

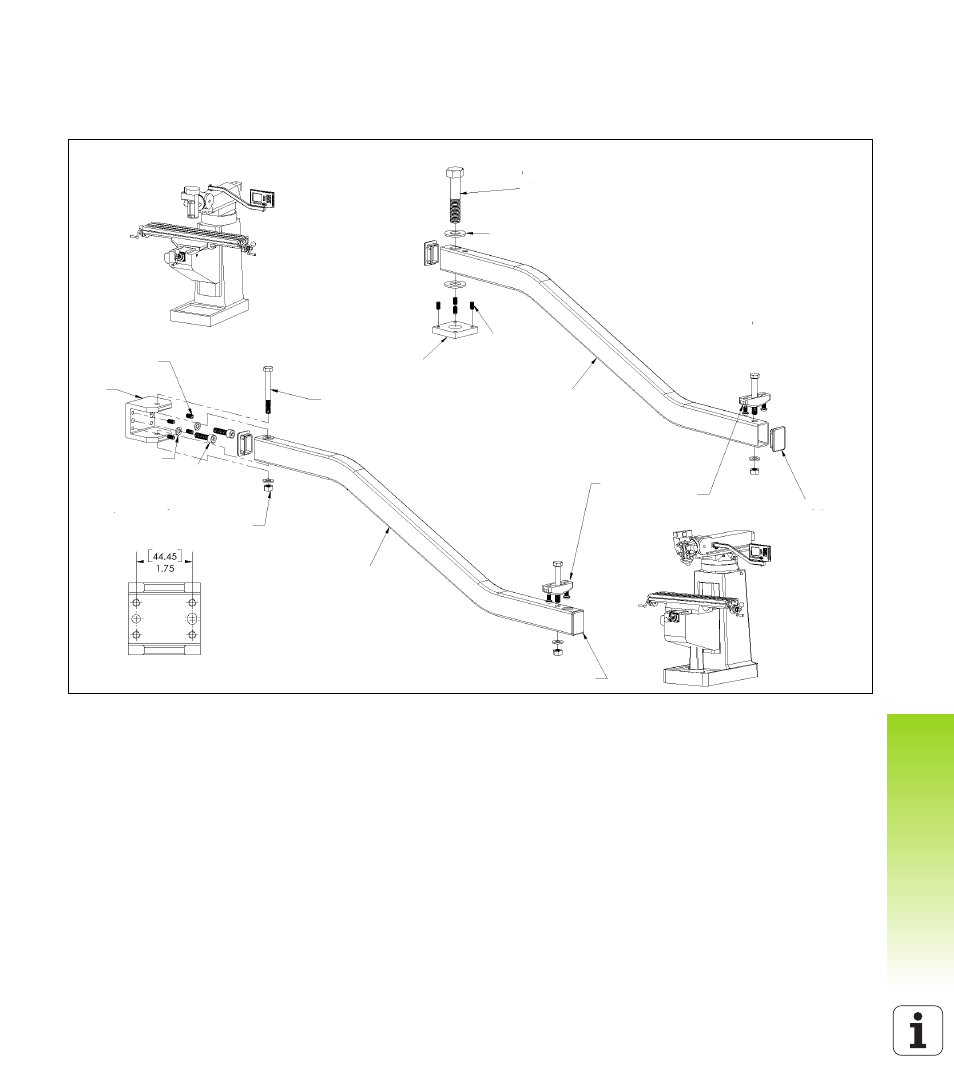

Instrucciones de Montaje ND 780
Brazo soporte
lD 382 929-01
Juego de piezas de
la base basculante
Tapa final (2)
Brazo
Estribo
Arandela plana
M8 Tornillo hexagonal de
seguridad
Arandela plana 5/8“ (2)
Base de montaje
Brazo
Tapa final (2)
HHCS 5/8-11 x 3“
HHCS 5/8-2“ x 1/2-13 x .8“
HHCS m16 x 75 mm
HHCS m14 x 75 mm
M6 x 12 mm
SHSS (4)
M6 x 30 mm SHSS (2)
ó
1/4-20 x 1-1/4“ SHCS (2)
M6 x 12 mm SHSS (4)
M8 x 70 mm HHCS
Vista frontal del estribo
