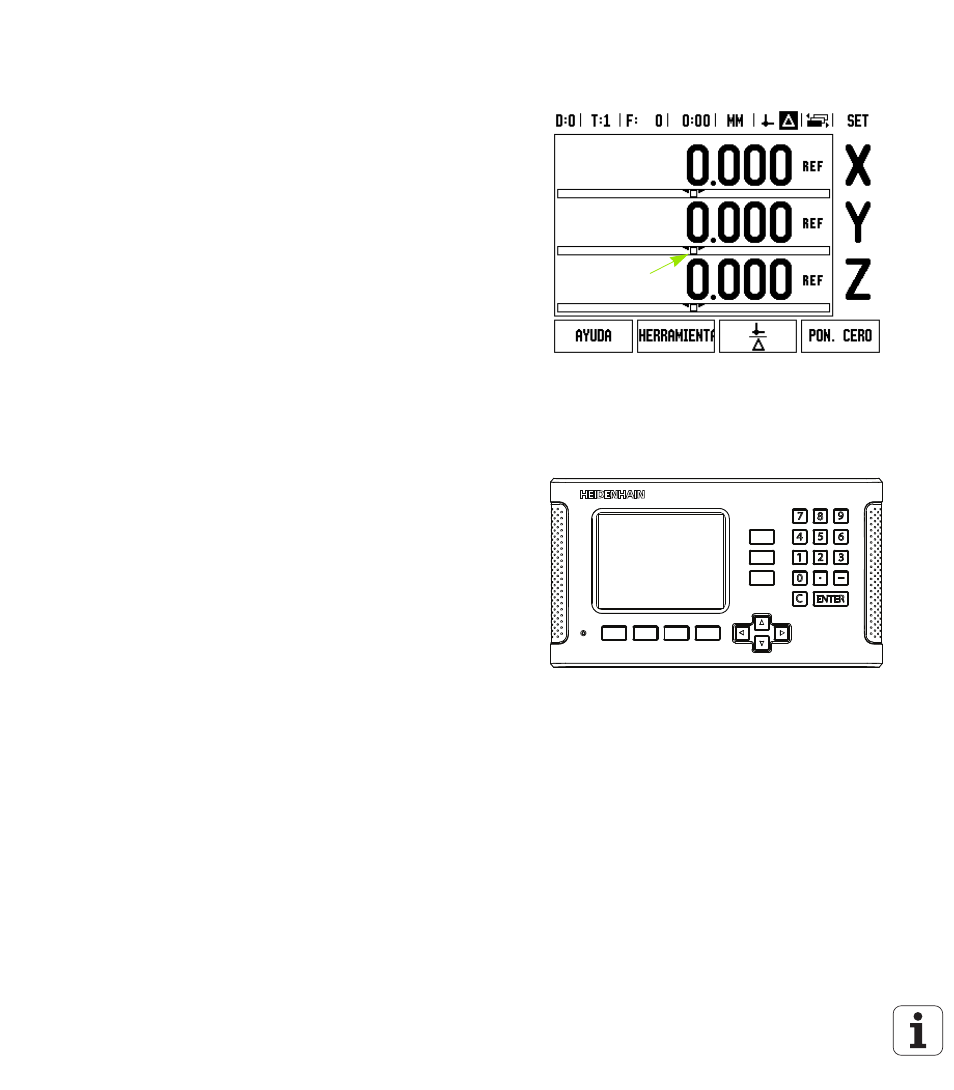

Pantalla ND 780
Vista de la pantalla del ND 780 que define la información típica
aportada.
Panel frontal ND 780
Vista del panel frontal del ND 780 que define las teclas y sus
funciones.
1 2 3 4 5 6 7 8 9
14
13
12
11
10
1 Origen
2 Herramientas
3 Avance
4 Cronómetro
5 Unidad de medida
6 Valor Real
7 Recorrido Restante
8 Indicador Página
9 Fijar/Cero
10 Descripción Eje
11 Visualización Marca de referencia
12 Funciones de las softkeys
13 Ayuda gráfica al posicionamiento
14 Área de visualización
6 7
8
9
4
2
1
3
5
1 Teclas de eje (3) - X, Y y Z
2 Teclas para la introducción numérica
3 Tecla ENTER, confirmación del valor introducido y selección del
campo de entrada
4 Tecla BORRAR
5 Teclas FLECHA
6 SOFT KEYS cuyas funciones varían dependiendo lo que se
muestra en la pantalla actual
7 Luz del indicador de potencia
8 Pantalla de visualización
9 Brazos de sujeción
