Posiciones absolutas de la pieza
Cada posición en la pieza está identificada inequívocamente por sus
coordenadas absolutas.

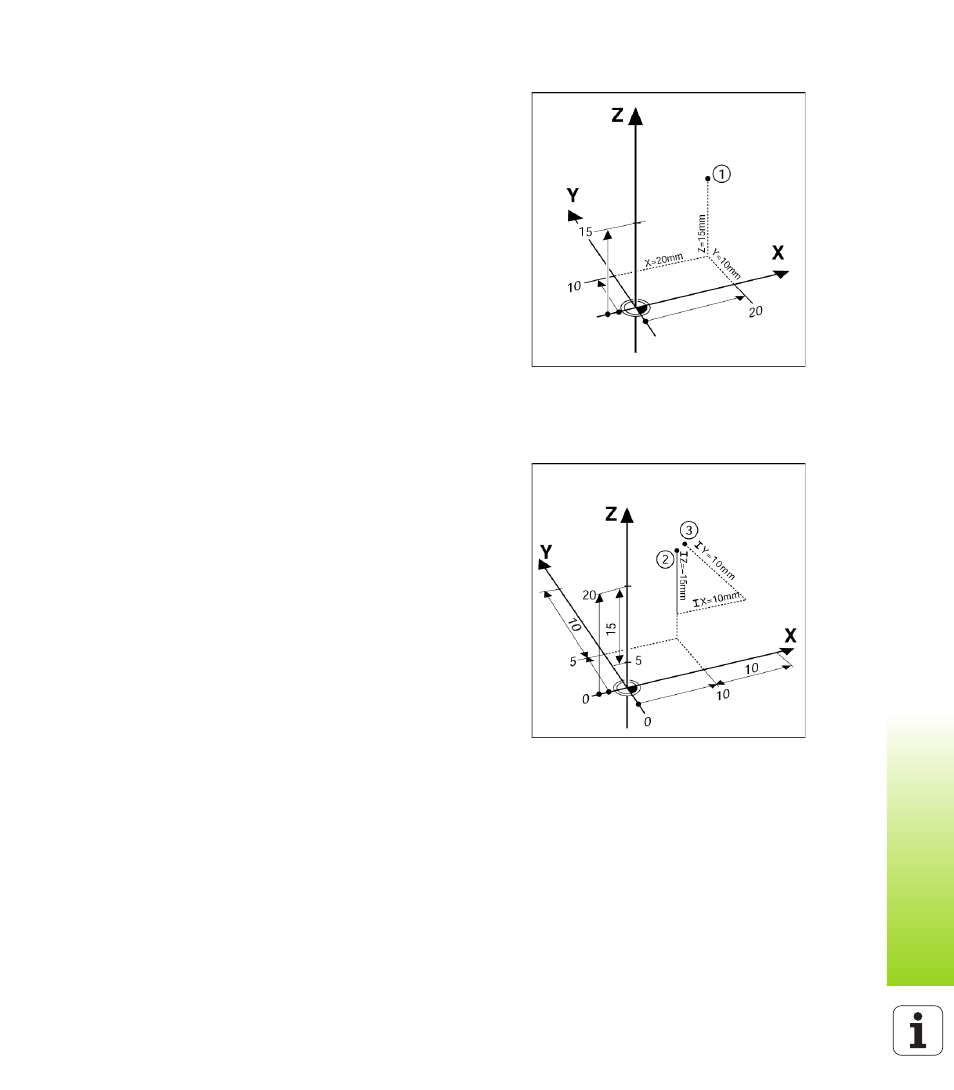

Coordenadas absolutas de la posición 1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Si se está fresando o torneando una pieza de acuerdo a un plano de la
misma con coordenadas absolutas, se está moviendo la herramienta
al valor de las coordenadas.
Posiciones de la pieza incrementales
Una posición puede también ser referenciada a la posición nominal
precedente. En este caso, el origen relativo es siempre la última
posición nominal. Estamos hablando entonces de coordenadas
incrementales (incremento = aumento). También son llamadas cotas
incrementales o en cadena (ya que las posiciones están definidas
como una cadena de cotas). Las coordenadas incrementales están
caracterizadas con el prefijo I.
Ejemplo: coordenadas incrementales de la posición 3 referenciadas
a la posición 2 .
Coordenadas absolutas de la posición 2 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Coordenadas incrementales de la posición 3 :
IX = 10 mm
IY = 10 mm
IZ = -15 mm
Si se está fresando o torneando una pieza de acuerdo a un plano de la
misma con coordenadas incrementales se está moviendo la
herramienta por el valor de las coordenadas.
