Softkey Calculadora de Conos
(Sólo para aplicaciones de fresado)
Se pueden calcular conos introduciendo las dimensiones desde una
impresora o tocando una pieza con conos con una herramienta o
indicador.
El cálculo de conos se utiliza para el cálculo del ángulo cónico.
Valores de introducción:
La relación cónica se calcula a partir de:
 Cambio en el radio del cono
 Longitud del cono
Para calcular el cono utilizando ambos diámetros (D1, D2) y la longitud
se requiere:
 Diámetro inicial
 Diámetro final
 Longitud del cono

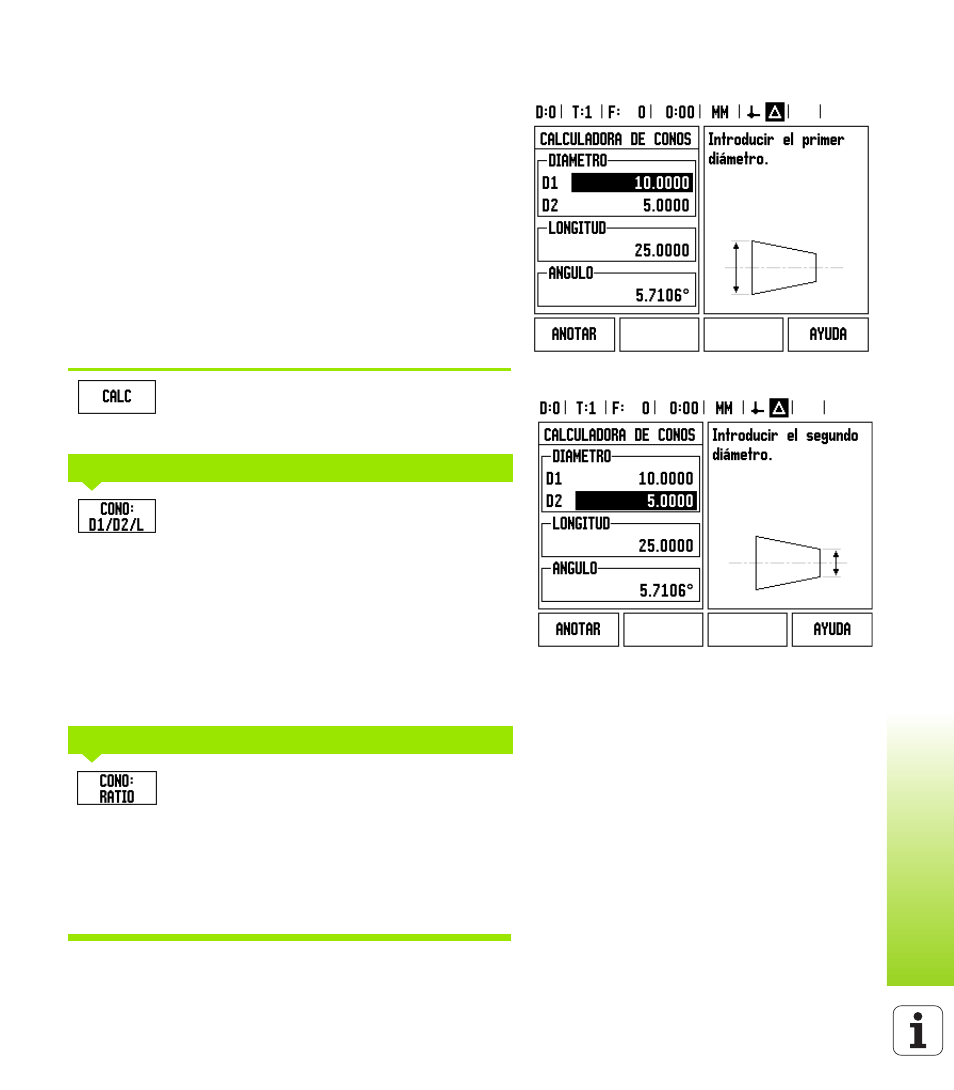

Pulsar la Softkey CALC.
Se notará que la selección de la softkey ha cambiado
y que ahora incluye las funciones del cálculo del cono.
Para calcular el ángulo de cono usando dos diámetros
y la longitud entre ambos, pulsar las softkeys CONO:
D1/D2/L.
Primer punto de cono, Diámetro 1, introducir un
punto utilizando las teclas numéricas y pulsar ENTER
o tocar la herramienta en un punto y pulsar ANOTAR
Repetir lo mismo para el campo diámetro 2.
Al utilizar la tecla ANOTAR, se calcula
automáticamente el cálculo de conos.
Al introducir datos numéricamente, debe hacerse en
el campo longitud y pulsar ENTER El ángulo de cono
aparecerá en el campo ángulo.
Para calcular ángulos utilizando la relación de
diámetro y longitud, pulsar la softkey RELACION
CONICA.
Usando las teclas numéricas, introducir los datos en
los campos Entrada 1 y Entrada 2. Pulsar ENTER
después de cada selección.
La relación calculada y el ángulo aparecerán en los
campos respectivos.
LONGITUD D1/D2
CONO RATIO
