HEIDENHAIN ND 780 - Manual (Página 21)

ND 780 21
I - 2 Oper
aciones g
e
ner
a
les del ND 780
Consejos para la introducción de datos
 Utilizar las teclas numéricas para introducir los valores en sus
campos correspondientes.
 Con la tecla ENTER se confirma la entrada dentro de un campo y se
regresa a la pantalla anterior.
 Pulse la tecla C para borrar entradas y mensajes de error y regresar
a la pantalla anterior. Una excepción a este punto. La "Tabla de
Compensación de Errores no lineales" utiliza la tecla C para guadar
los datos introducidos.
 Las SOFTKEYS muestran las diferentes funciones para fresado o
torneado. Estas funciones pueden seleccionarse al pulsar la tecla
Softkey correspondiente situada directamente debajo de la etiqueta
de la Sofkey. Hay 3 páginas de funciones de softkey que pueden ser
seleccionadas. A ellas se accede usando las teclas de cursor
DERECHA/IZQUIERDA como se indica a continuación.
 Las teclas de cursor IZQUIERDA/DERECHA permiten moverse a
través de las páginas 1 a 3 de las funciones seleccionables de
softkeys. La página actual se visualiza en la barra de estado en la
parte superior de la pantalla.
 Las teclas de cursor ARRIBA/ABAJO se utilizan para mover el cursor
entre los campos de un formulario y entre los puntos de un menú.
Cuando el cursor ha alcanzado el último punto de menú de un menú
salta automáticamente al comienzo del mismo.
Información general

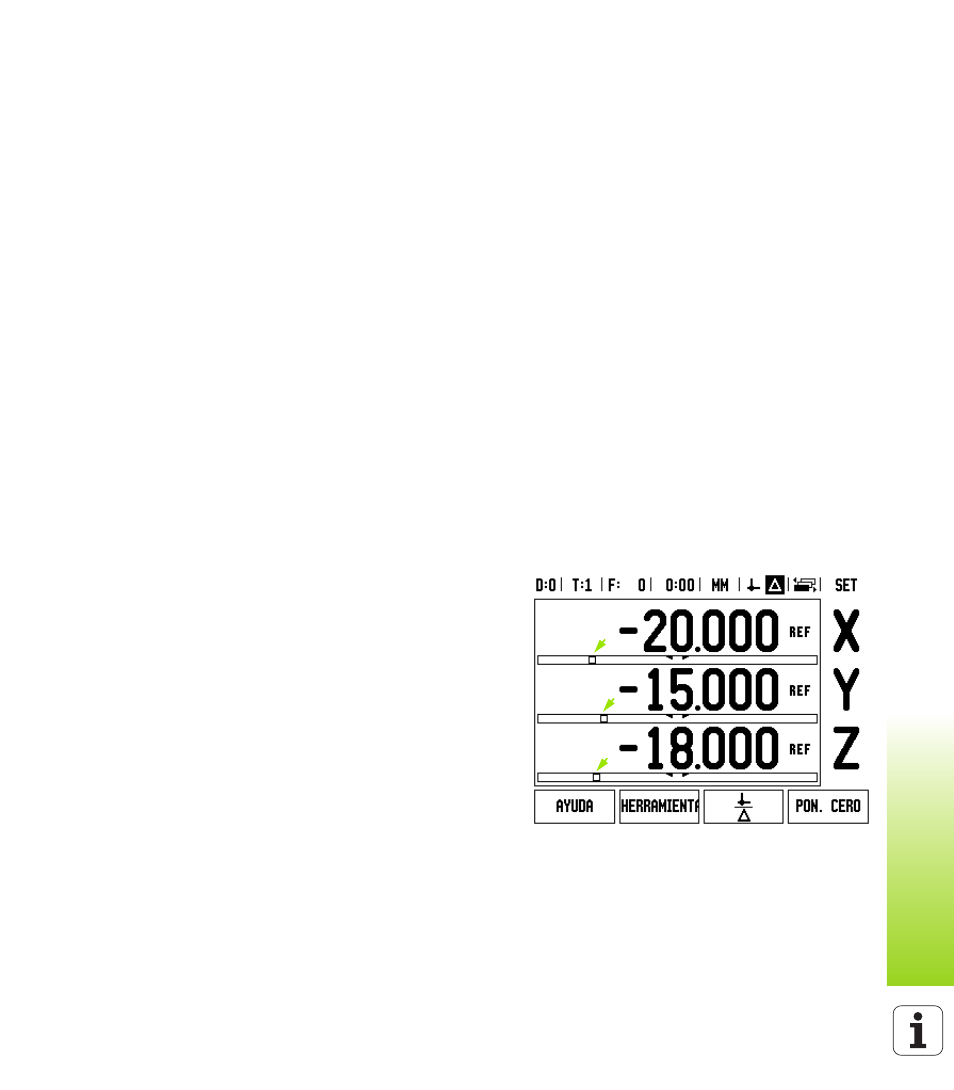

Ayuda gráfica al posicionamiento
Durante el desplazamiento para visualizar el punto cero (en el modo
Recorrido restante), el ND 780 visualiza una ayuda gráfica al
posicionamiento.
El ND 780 visualiza la ayuda gráfica de posicionamiento en una fina
barra rectangular bajo el eje que se desea desplazar a cero. Dos
marcas triangulares en el centro de la barra simbolizan la posición
nominal.
Un pequeño cuadrado simboliza el carro del eje. Mientras se desplaza
el eje hacia o desde la posición nominal aparece una flecha en el
cuadrado que indica la dirección. Debe tenerse en cuenta que el
cuadrado se mueve sólo cuando el carro del eje se encuentra en la
proximidad de la posición nominal. Para ajustar la ayuda gráfica de
posicionamiento consultar ver página29 Ajustes de Trabajo.
