102 II Información técnica
II - 4 Int
e
rf
az de dat
o
s

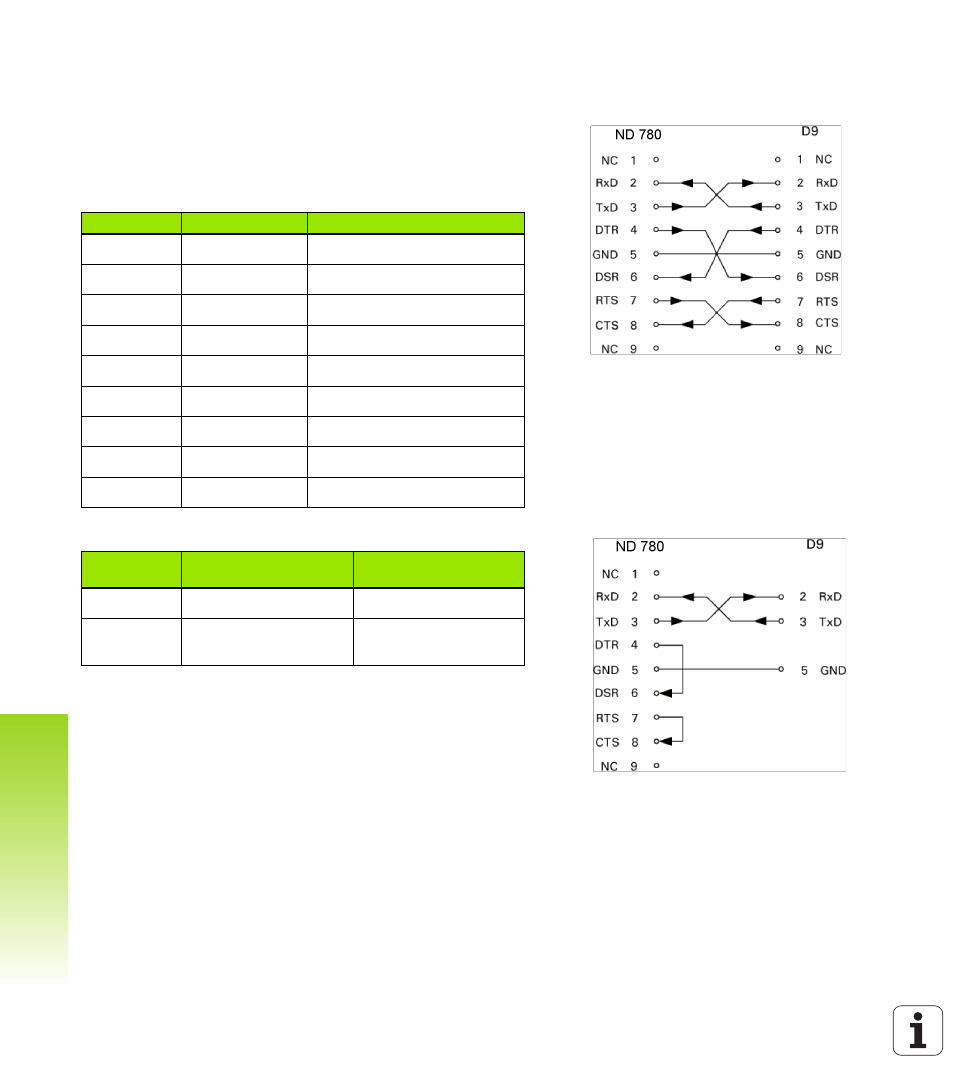

Conexión del cable de unión
La conexión del cable de unión depende del dispositivo que vaya a
conectarse (ver documentación técnica del dispositivo externo).
Conexión completa
Antes que el ND 780 y su PC puedan comunicarse, necesitan estar
conectados el uno al otro con un cable serie
Asignación de los pines
Señal
Pin Asignación Función
1 Sin asignación
3 TXD - Datos transmitidos
2 RXD - Datos recibidos
7 RTS - Solicitud de envío
8 CTS - Autorización de envío
6 DSR - Set de datos listo
5 SEÑAL GND - Conexión a tierra de la señal
4 DTR - Terminal de datos lista
9 Sin asignación
Señal Nivel de señal
“1“= “activo“ Nivel de señal
“0“= “inactivo“
TXD, RXD - 3 V a - 15 V + 3 V a + 15 V
RTS, CTS
DSR, DTR + 3 V a + 15 V - 3 V a - 15 V
