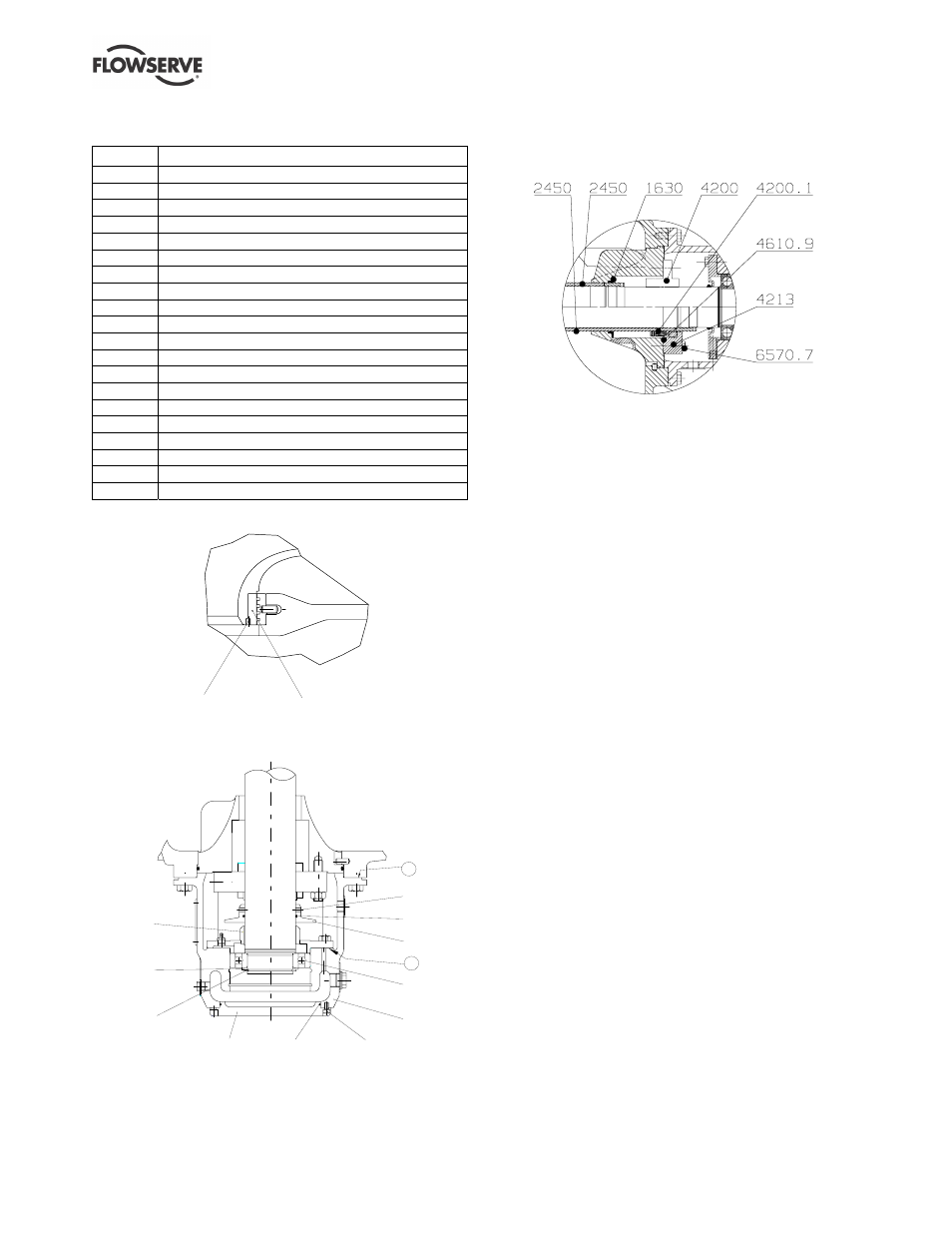

8.4.2 Lista de partes opcionales – LNNV
– tamaños mayores a 350 mm de caudal
Ref. nº Descripción
1630 Casquillo de obturación
2300 Anillo de desgaste del impulsor
2450 Camisa del eje
2500 Aro / Anillo
2540.1 Deflector (líquido)
3011.2 Cojinete de bola
3200 Alojamiento de cojinete
3266 Protección del extremo del cojinete
3645.1 Espaciador de discos
4200 Cierre mecánico, cartucho
4200.1 Cierre mecánico
4213 Cubierta del cierre mecánico
4510.1 Junta tórica
4610.3 Aro-O
4610.9 Aro-O
6544.1 Arandela de retención
6570.5 Tornillo
6570.7 Tornillo
6814.1 Varilla roscada
6814.3 Varilla roscada
Anillos del impulsor
2300 6814.1
Cojinete de fondo lubricado con grasa
4510.1 3266
6544.1
3645.1
3200
3011.2
6570.5
1
2500
4610.3
2540.1
6814.3
1
Nota:
Sello de cartucho, disyuntores de cojinete y sellos de laberinto de
cojinete también se pueden colocar como opciones del LNNV.
Ver sección 8.2.2 arriba para más detalles.
Cierres mecánicos y sellos de cartucho
con o sin camisa de eje
8.5 Plano de disposición general
Este plano típico de disposición general y
cualesquiera otros dibujos específicos requeridos por
el contrato se enviarán separadamente al comprador
a menos que el contrato indique específicamente que
deben incluirse con las Instrucciones para el usuario.
En caso de ser necesario, copias de otros planos
enviados separadamente al comprador, deberán
obtenerse del comprador y guardarse con estas
Instrucciones para el usuario.
