LNN, LNNV y LNNC INSTRUCCIONES PARA EL USARIO ESPANOL 71569078 11-07

Página 36 de 52

flowserve.com

h) Apriétense las tuercas/tornillos de brida del

semicuerpo superior a las torsiones
correspondientes.


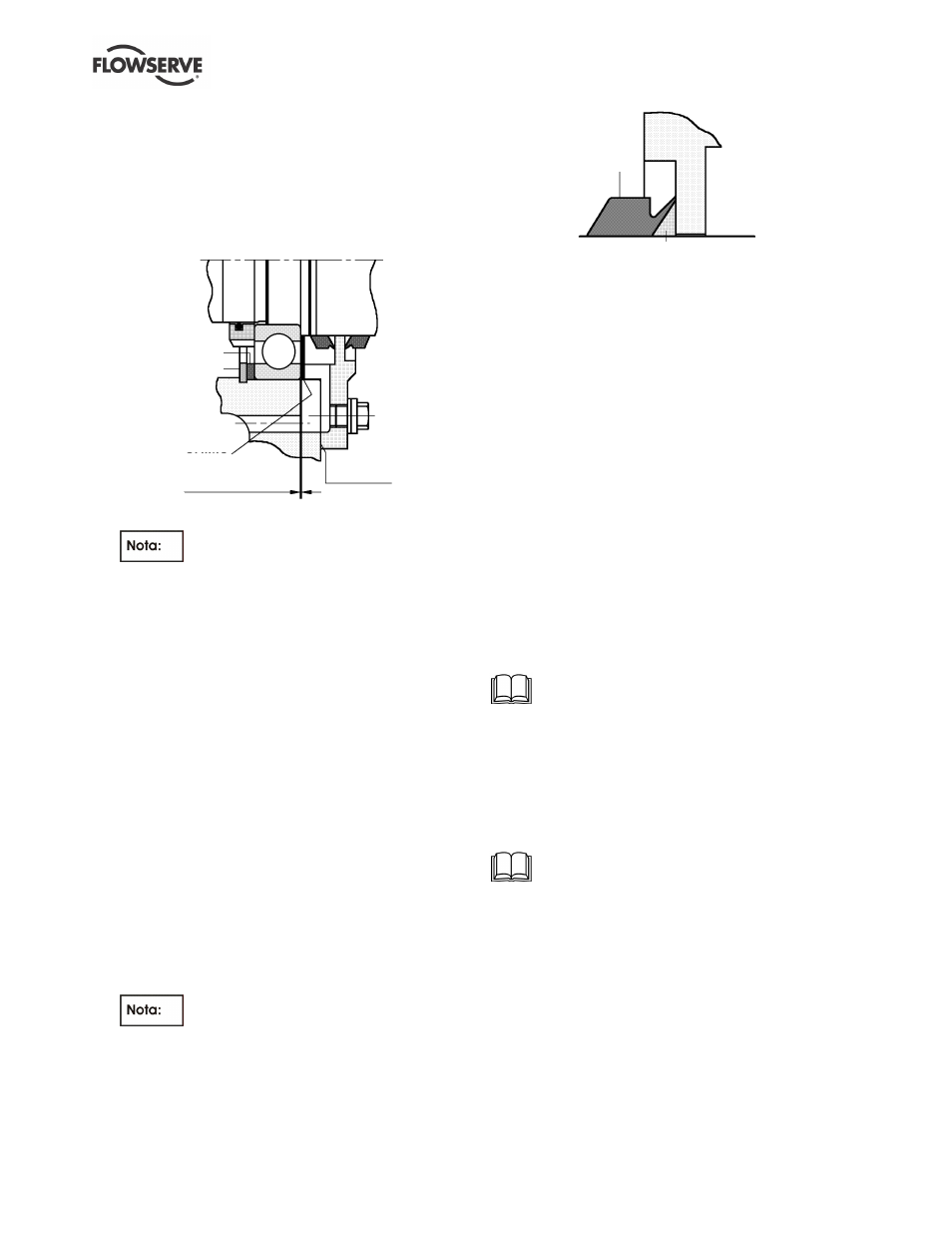

6.10.9 Alojamiento de cojinete
a) Insértense el resorte circular [6544] y el

espaciador de discos [3645] en el extremo del
cojinete de empuje.

Cuñas

Líquido

obturador

3645
6544

3126

Cuñas

0.02 a 0.1 mm

(0.001 a 0.004 in.)

Intersticio entre el anillo externo del cojinete

y la cubierta del cojinete

El resorte circular y la arandela de

empuje no deben adaptarse en el lado del
cojinete de eje.
LNN y LNNC - cojinete de empuje en lado no
motriz.
LNNV - cojinete de empuje en lado motriz.

b) En las unidades lubricadas con aceite asegúrese

que los aros del sello de eje [4305.3] están
ubicados en las ranuras del eje.

c) Háganse deslizar los alojamientos sobre los

cojinetes respectivos e insértense en las
cavidades del cuerpo de la bomba.

d) Colóquense los tornillos de fijación de los

alojamientos de cojinete [6570.4] y apriétense.

e) Aplíquese líquido obturador en la brida de la tapa

de cojinete.

f) Compruébese que la cuña esté bien asentada.
g) Gírese la tapa de cojinete a la posición correcta.

Unidades lubricadas con grasa - engrasador
situado hacia el semicuerpo superior.
Unidades lubricadas con aceite - tapón hacia el
semicuerpo inferior.

h) Apriétese la tapa de cojinete en el alojamiento y

empújese el aro del sello de eje [4305.1] contra la
tapa de cojinete.

La superficie de obturación debe estar

recubierta de grasa, y debe empujarse con
cuidado hasta la tapa de cojinete, de lo contrario
se calentará al funcionar.

Grasa

4305.1

i) Repónganse

los

tapones, venteos,aceitera, etc.

según proceda.

j) En las unidades lubricadas con aceite, en el lado

motriz, colóquese el aro del sello de eje [4305.4]
en el eje y posiciónese en la ranura para obturar
la tapa.

k) Móntese la tapa [3260.2] y el aro del sello de eje

[4305.2], lubríquese con grasa y colóquese hasta
alcanzar la tapa.

l) En el lado no motriz, colóquese la protección del

extremo del cojinete [3266] y apriétense los
tornillos [6570.5].


6.10.10 Conjunto de prensaestopas

6.10.10.1 Empaquetadura del prensaestopas
Insértense los dos anillos internos de
empaquetadura, luego las mitades de los anillos de
cierre hidráulico y por último 2 o 3 más anillos de
empaquetadura. Colóquese la glándula [4120] sin
apretar, y conéctese la línea de purga.

6.10.10.2 Cierre mecánico suelto [4200.1]

Refiérase a las Instrucciones del Usuario

provistas con el cierre mecánico por separado.

Fíjense las tapas de la junta [4213] completa con el
anillo tórico [4610.9] utilizando tornillos [6570.7].
Conéctese la línea de purga. Conéctense las
tuberías auxiliares necesarias.

6.10.10.3 Cierre mecánico de cartucho [4200]

Si se colocan juntas de cartucho opcionales,

refiérase a las Instrucciones del Usuario provistas
con el cierre por separado para asegurar y activar el
cierre.
