8.1.2 Lista de partes opcionales – LNN y LNNC
– tamaños de hasta 350 mm de descarga
Ref. nº Descripción
2300 Anillo de desgaste del impulsor
2540 Deflector (líquido)
3855 Aceitera de nivel constante
4200 Cierre mecánico (cartucho)
4305.1 Aro del sello de eje
4305.3 Aro del sello de eje
4330.1 Anillo laberíntico
4330.2 Anillo laberíntico
4330.3 Anillo laberíntico
4330.4 Anillo laberíntico
4510.3 Junta tórica
4595.4 Junta tórica
4595.6 Junta tórica
4610.4 Aro-O
4610.5 Aro-O
6515.2 Tapón de desagüe
6529 Dispositivo de alimentación del aire (respirador)
6569.2 Tapón
6572.3 Perno
6580.3 Tuerca
6814.1 Varilla roscada
Cierre de cartucho
6572.3 6580.2
4200

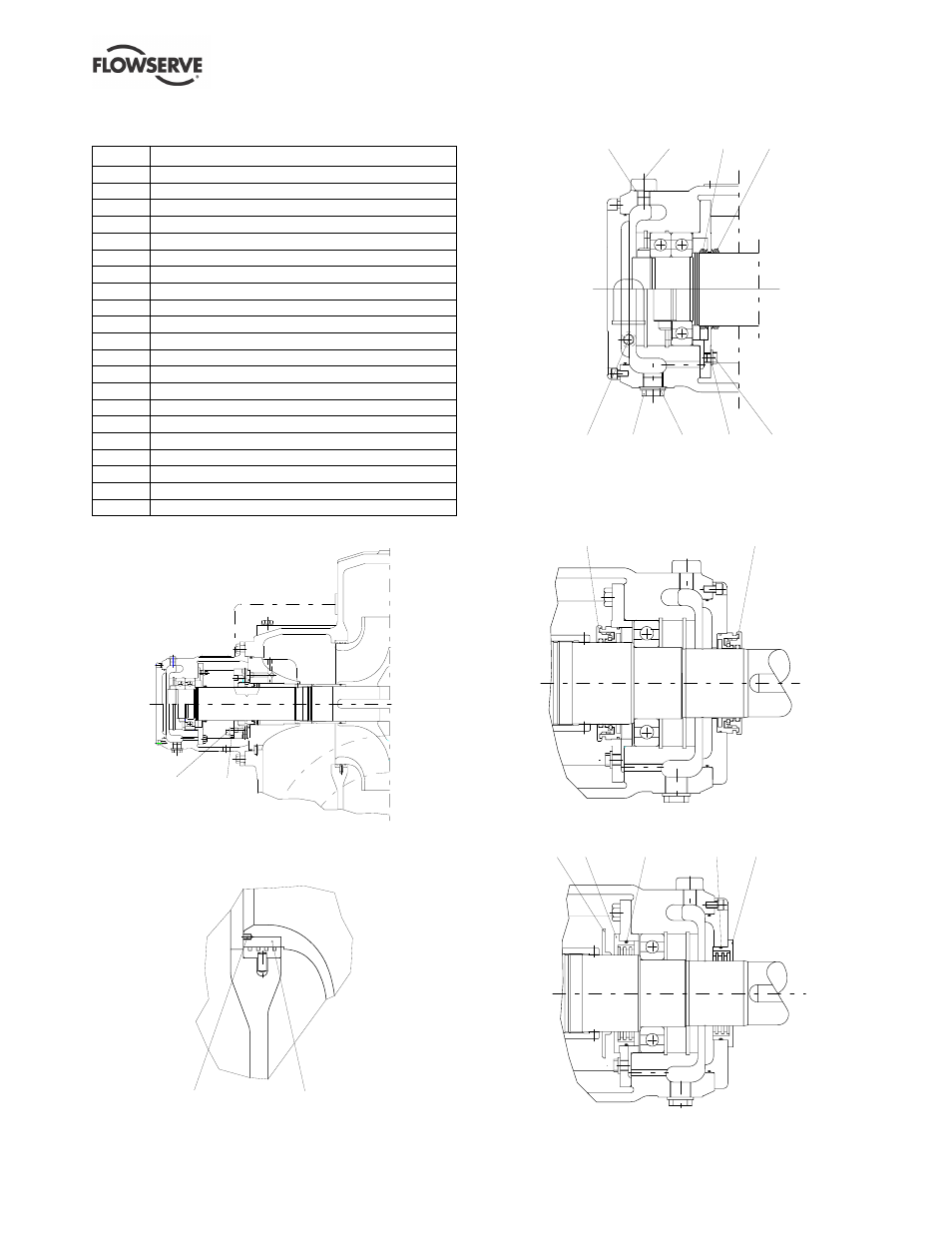

Corte parcial que muestra el cierre de cartucho montada
directamente en el eje de la bomba
Anillos del impulsor
6814.1 2300
Lubricación con aceite
4510.3 6529 4305.3
4595.6 3855 6515.2 6569.2 4595.4
4305.1
Ver también sección 8.1 para ver la posición de los
aros de sello del extremo del eje motor
[4305.1, 4305.2, 4305.3 y 4305.4]
Disyuntores de cojinete
4330.2 4330.1
Juntas de laberinto de cojinete
4610.4 4610.5 4330.4 2540 4330.3
