LNN, LNNV y LNNC INSTRUCCIONES PARA EL USARIO ESPANOL 71569078 11-07
Página 43 de 52 flowserve.com

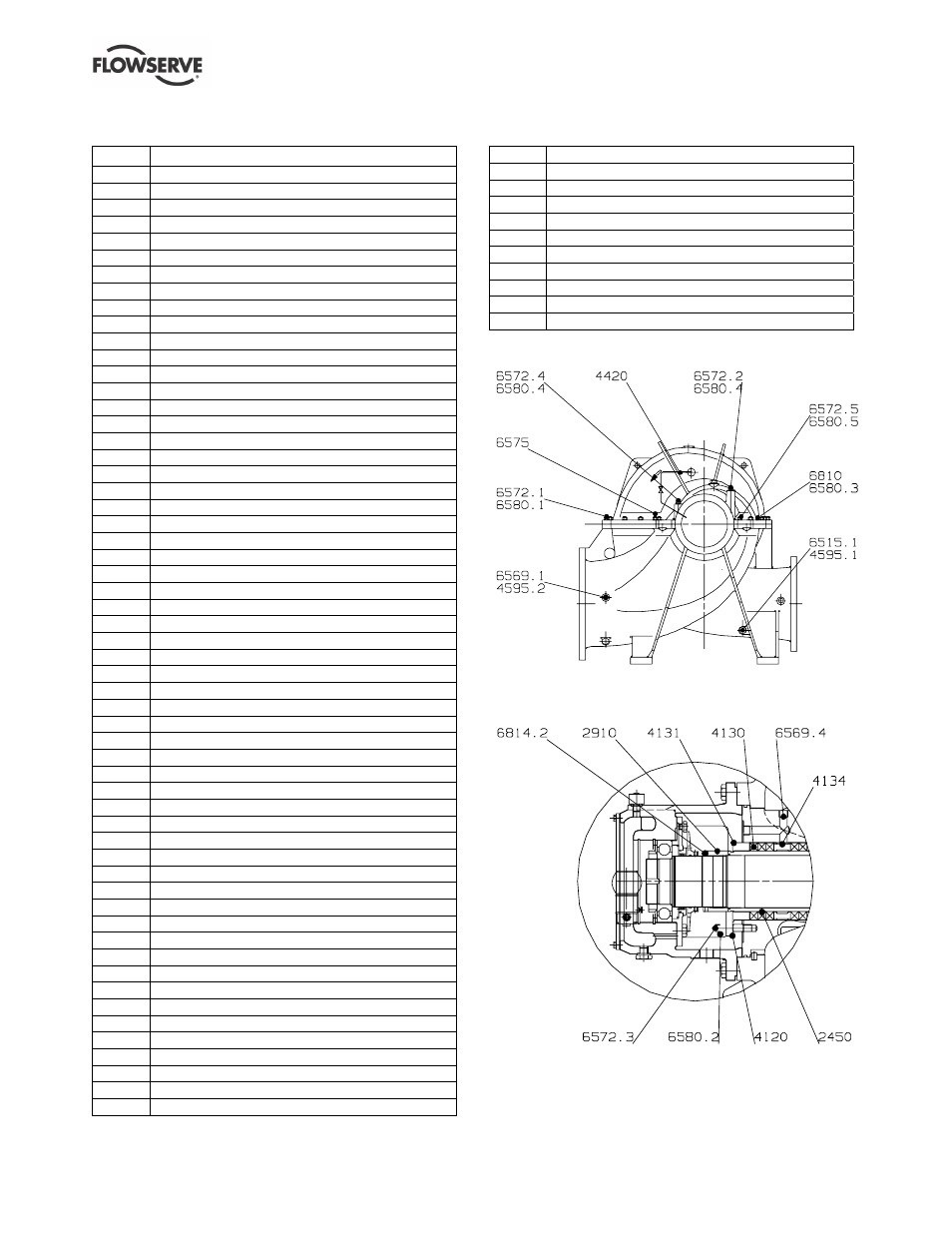

8.2.1 Lista de partes – LNN y LNNC
– tamaños mayores a 350 mm de caudal
Ref. nº Descripción
1213 Parte media inferior de la carcasa
1214 Parte media superior de la carcasa
1500 Anillo de desgaste de la carcasa
2100 Eje
2200 Impulsor
2450 Camisa del eje
2910 Tuerca del eje
3011.1 Cojinete de bola
3011.2 Cojinete de bola
3126 Cuña
3200 Alojamiento de cojinete
3260.1 Cubierta del cojinete
3260.2 Cubierta del cojinete
3266 Protección del extremo del cojinete
3645 Espaciador de discos
3712 Tuerca del cojinete
3853 Engrasador
4110 Alojamiento de la caja de empaquetamiento
4120 Prensaestopas
4130 Embalaje del prensaestopas
4131 Casquillo (aros del prendaestopas)
4134 Anillo linterna
4213 Cubierta del cierre mecánico
4305.1 Aro del sello de eje
4305.3 Aro del sello de eje
4420 Tubería obturadora
4590 Empaquetadura
4595.1 Junta tórica
4595.2 Junta tórica
4595.3 Junta tórica
4595.4 Junta tórica
4595.5 Junta tórica
4595.6 Junta tórica
4595.7 Junta tórica
4610.1 Aro-O
4610.2 Aro-O
4610.6 Aro-O
6515.1 Tapón de desagüe
6515.2 Tapón de desagüe
6521 Tapón de ventilación
6541 Arandela de seguridad
6544 Arandela de retención
6569.1 Tapón
6569.2 Tapón
6569.3 Tapón
6569.4 Tapón
6570.4 Tornillo
6570.5 Tornillo
6570.6 Tornillo
6570.9 Tornillo
6572.1 Perno
6572.2 Perno
6572.3 Perno
6572.4 Perno
6572.5 Perno
6575 Tornillos elevadores
6580.1 Tuerca
6580.2 Tuerca
6580.3 Tuerca
6580.4 Tuerca
6580.5 Tuerca
6700.1 Chaveta
6700.2 Chaveta
6810 Espiga de montaje
6811.1 Espiga cilíndrica
6811.2 Espiga cilíndrica
6811.3 Espiga cilíndrica
6814.2 Varilla roscada
Vea la flecha A
Disposición de la caja de empaquetadura
