LNN, LNNV y LNNC INSTRUCCIONES PARA EL USARIO ESPANOL 71569078 11-07

Página 33 de 52

flowserve.com

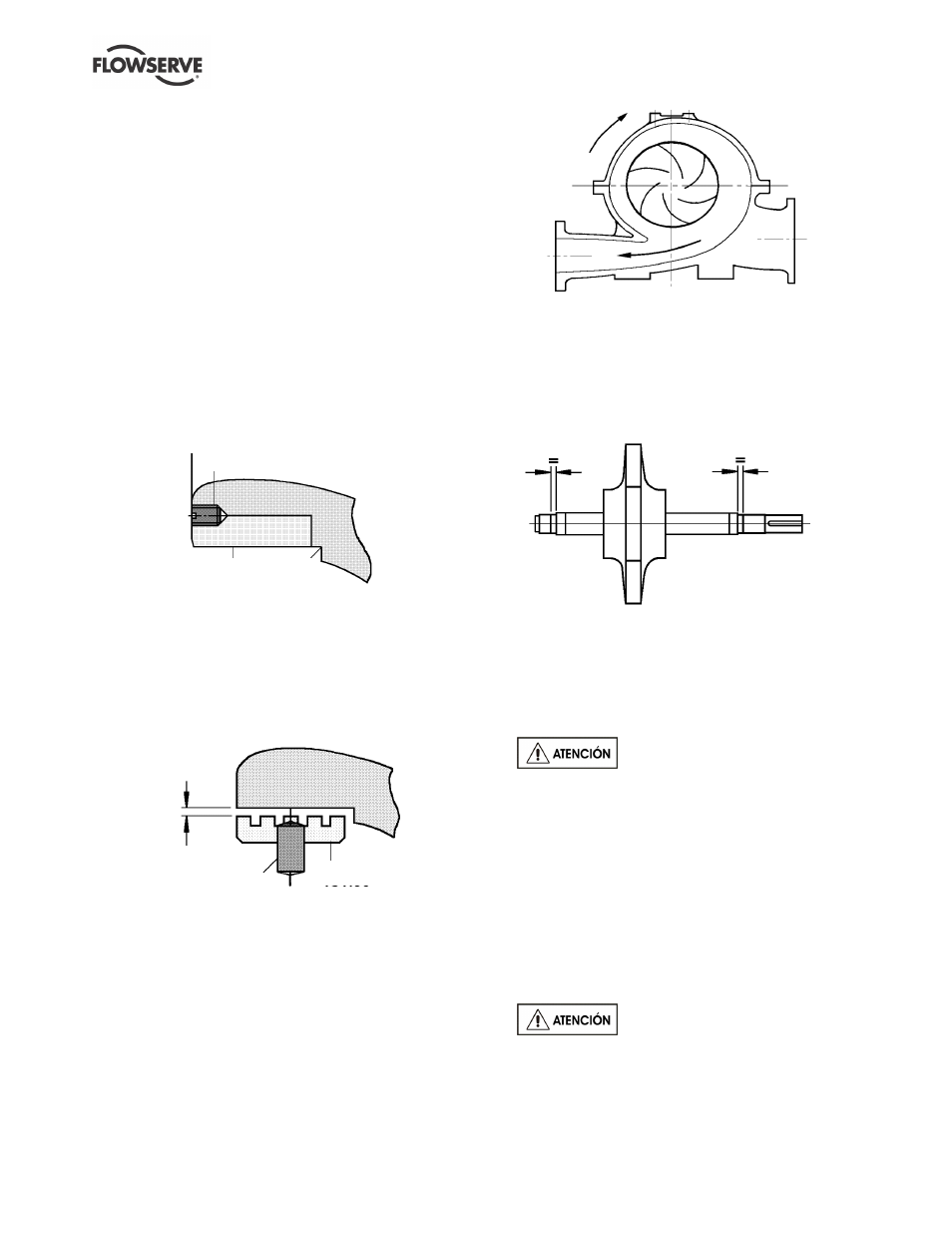

6.10 Montaje

Para ensamblar la bomba véanse los planos de
cortes. Ver la sección 8, Listas de piezas y planos.

Asegúrese que las superficies de contacto de las
roscas, juntas y anillos tóricos estén limpias. Aplíquese
pasta obturadora en los accesorios roscados de tubos.

6.10.1 Anillos de desgaste
a) Los anillos del impulsor (si los hay) deben

calentarse con una placa caliente o baño de
aceite caliente y luego deslizarse por el eje y
presionarse contra el hombro. (NO usar martillos
metálicos para colocarlos en posición.)

b) Perforar y aterrajar 3 agujeros, a 120 grados

aproximadamente de separación, en las superficies
de encaje diamétrico del anillo y del impulsor e
insertar tornillos sin cabeza. (No se pueden usar
otra vez los agujeros semiaterrajados existentes.)

6814.1

2300

2200

c) Antes de montar la unidad rotórica en el

semicuerpo inferior, deslícense los anillos de
desgaste del cuerpo por los cubos del impulsor,
comprobando que los pasadores de los anillos se
ubiquen en los agujeros del cuerpo.

d) Verifíquese la holgura de funcionamiento entre el

impulsor y el anillo del cuerpo, cotejándola con el
correspondiente al tamaño de bomba de la
sección 3.4.2.

6811.1

1500

Holgura


6.10.2 Ajuste del impulsor
a) Al rearmar el impulsor en el eje, el impulsor debe

montarse de manera que las puntas de las paletas
estén dirigidas en sentido contrario al del sentido
aparente del caudal.

Descarga

Succión

b) El rotor siempre gira hacia la sección dilatable de

la voluta.

c) Las dos camisas y tuercas del eje que sujetan el

impulsor definen su posición sobre el eje de la
bomba y, por lo tanto, en el cuerpo de la bomba.

d) La posición axial correcta del impulsor y de los

cierres mecánicos puede chequearse con las
marcas grabadas en el eje de la bomba.

6.10.3 Cierre de eje prensaestopas
a) Póngase la chaveta en el impulsor y deslícese

éste sobre el eje.

b) Insértese el anillo tórico en las camisas del eje y

háganse deslízar las camisas a lo largo del eje y en
los cubos del impulsor. Lubríquense ligeramente el
eje y el anillo tórico para facilitar el ensamblaje.

Las camisas de los cojinetes

lubricados con el producto de la bomba tipo LNNV
no llevan anillos tóricos (ver plano seccional). En
las versiones de eje sin camisa, los anillos tóricos
van adaptados en cada extremo del espaciador.

c) Apriétense y ajústense las tuercas del eje de

forma que las distancias entre las tuercas y las
marcas ranuradas sean iguales en ambos lados.

d) Fíjense las tuercas del eje en posición con

tornillos sin cabeza. Apriétense los tornillos de
casquete (LNNV).

e) Háganse deslizar los alojamientos de

prensaestopas por el eje y colóquese el anillo
tórico [4610.6].

El anillo tórico debe recambiarse

cada vez que se desmonta.

f) Colóquese el anillo del prensaestopas [4131]

sobre la camisa.
