m) Desmóntese con cuidado el alojamiento de
prensaestopas [4110] completo del lado no
motriz, junto con el alojamiento de cojinete [3200]
y el cojinete cilíndrico [3300]. Ahora, el impulsor
se apoya en el anillo del cuerpo.
n) Con cuidado desmóntese el conjunto rotórico
completo. Protéjase la superficie exterior del
manguito portante [3400] contra daños y
colóquese el rotor sobre dos bloques de apoyo.
o) Si se provee con cojinete opcional de línea de
fondo lubricado con grasa, quite cuidadosamente
el ensamblaje del rotor después de I) arriba y la
media cubierta superior se habrá salido.
6.8.2 Alojamiento de cojinete
a) Desmóntense los tornillos de fijación [6570.6] de
la tapa del cojinete y sáquese la chaveta [6700.2]
del extremo del eje.
b) Desmóntese el aro del sello de eje [4305.2] y
sáquese el alojamiento de cojinete [3200] fuera del
rotor. Si los disyuntores opcionales de cojinetes
están instalados, se pueden retirar por completo
con las cubiertas de los cojinetes. Tenga cuidado
de no dañar las juntas de las cajeras del eje.
c) Los alojamientos de cojinetes, los
cojinetes de bolas y los cierres del eje se pueden
desmontar sin tener que desmontar el
semicuerpo superior, siempre y cuando la bomba
lleve adaptado un acoplamiento distanciador.

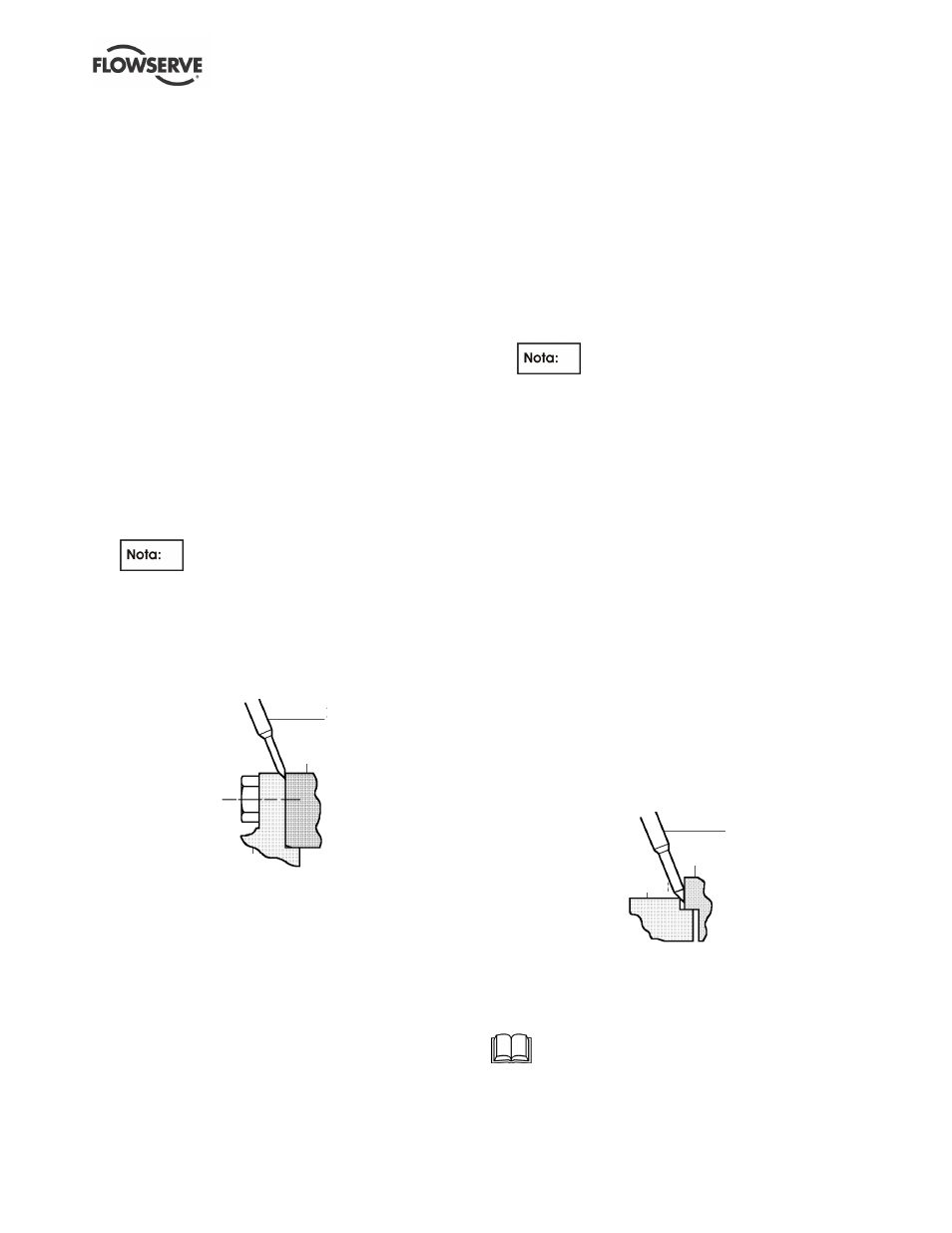

d) Después de desempernar el alojamiento de
cojinete, échelo hacia atrás con una cuña, como
se ilustra a continuación:
CUÑA
1214
3200
6.8.3 Cojinete de eje
6.8.3.1 LNN y LNNC - extremo de la transmisión
Desmóntese el cojinete [3011.2] del eje con un extractor
apropiado, asegurándose que la fuerza de extracción
sea aplicada únicamente en la rodadura interna.
6.8.3.2 LNNV - extremo sin transmisión
Si el cojinete cilíndrico muestra señales de desgaste,
en tal caso deberá desmontarse presionándolo fuera
del alojamiento de cojinete inferior [3200].
Si el extremo sin transmisión está colocado con el
cojinete de bola opcional lubricado con grasa,
desmantele el resorte circular [6544], el espaciador de
discos [3645] desde el eje y remueva el cojinete
[3011.2] (LNN) o [3011.1] (LNNV) utilizando un
extractor de cojinete asegurando que la fuerza
extrayente se aplique sólo al anillo interior.
6.8.4 Cojinetes de empuje
a) Desenrósquese y sáquese la tuerca de seguridad
[3712] del cojinete, y desmóntese el cojinete
[3011.1] con un extractor como se describe en
6.8.3.1 más arriba.
b) En bombas con eje sin camisa,
compruébese si entre el cojinete y el hombro del eje
hay un anillo distanciador. Si lo hay, reténgalo para
reponerlo cuando se arme la bomba.
6.8.5 Cierre de eje – empaquetadura del
prensaestopas
a) Desmóntense las tuercas [6580.2] y el casquillo
[4120].
b) Con una palanca desmóntese el anillo [409.00]
del casquillo, usando la ranura retén.
c) Desmóntense casquillo del presaestopas [4130] y
los anillos de cierre hidráulico [4134] con un
alambre curvado.
6.8.6 Cierre de eje – cierre mecánico suelto
Refiérase a cualquier instrucción provista con
el cierre mecánico.
a) Desmóntense los tornillos [6570.7] de la tapa del
cierre y quítese la tapa [4213] completa con el anillo
obturador estacionario sujetado por la junta toroidal.
b) El cierre mecánico también puede desmontarse
colocando una cuña en el filo en bisel, como se
ilustra a continuación:
CUÑA
TAPA-
JUNTA
4110
c) Se puede quitar el ensamblaje del cierre mecánico
[4200.1].
6.8.7 Cierre del eje – cierre mecánico en cartucho
Si se coloca con cierre mecánico de cartucho opcional.
Refiérase a cualquier instrucción provista con
el cierre mecánico.
