CDP
Manual de Instrucciones 9
3.2.- INSTALACIÓN
La instalación del equipo se realiza en carril DIN 46277 (EN 50022). Todas las
conexiones quedan en el interior del cuadro eléctrico.
Con el equipo conectado, los bornes, la apertura de cubiertas o la
eliminación de elementos, puede dar acceso a partes peligrosas al
tacto. El equipo no debe ser utilizado hasta que haya finalizado por
completo su instalación.
3.3.- MARCAJE EN LÁSER
En la visión frontal del CDP podemos ver que se ha marcado en laser la
identificación numérica de los bornes y los símbolos asociados a sus distintas
funciones.
En la visión lateral, podemos observar las características eléctricas del equipo, y
un esquema de su conexión monofásica, en el que se indica la conexión de la
medida de la potencia del usuario, de la red eléctrica y del Inversor.

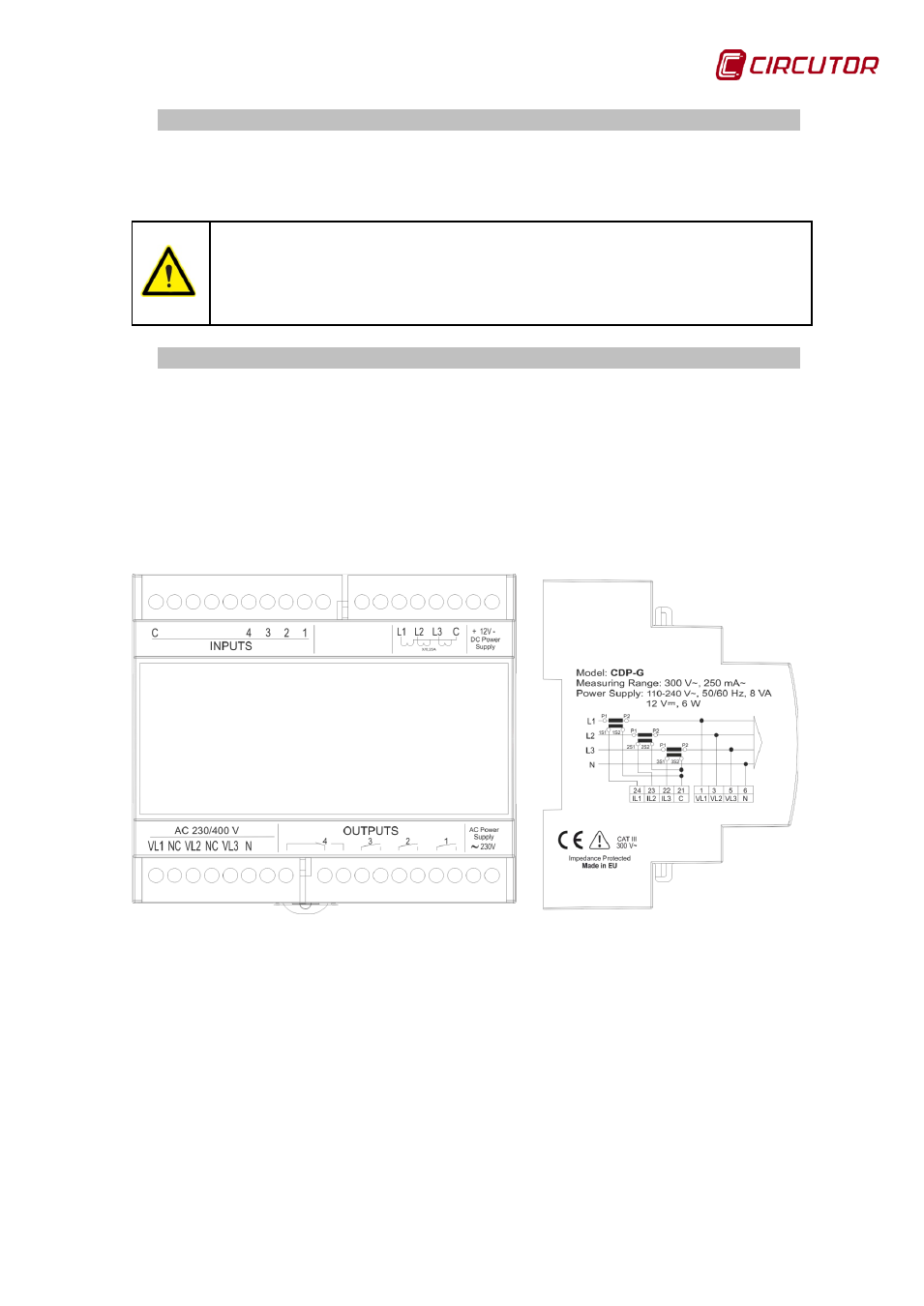

Figura 1: Descripción del marcaje láser.
