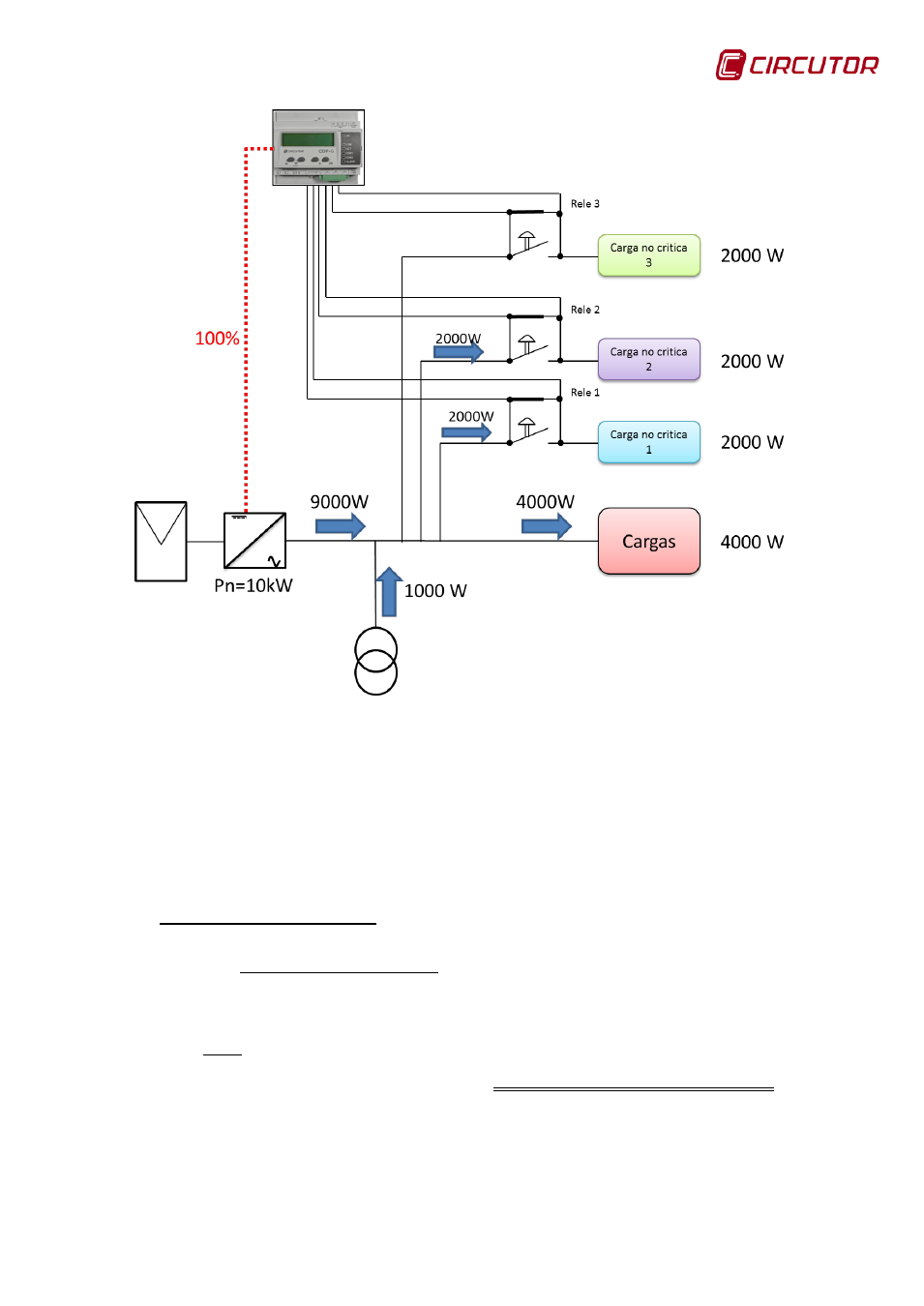

Figura 29: Instalación monofásica con 3 cargas a conectar (Carga 1, 2 y 3 Conectadas).
Tal y como muestra la Figura 29 , se observa que aunque el inversor es de 10kW,
la radiación existente solo le permite producir 9kW, por tanto para satisfacer los
10kW de consumo, se necesita tomar 1kW de la red.
En esta situación, el CDP-G mantiene el sistema sin añadir o quitar ninguna
carga durante el tiempo configurado en la variable “Reconnection Time”, con el
objetivo de conseguir la estabilidad del sistema (en este caso 5 minutos).
• Condición desconexión:
𝑷𝑷𝑷𝑷
∑ 𝑷𝑷𝑷𝑷𝑷𝑷 𝒄𝒄𝒄𝑷𝒄𝒄𝒄𝑷𝒄𝑷 < 𝑀𝒄𝒂 𝑪𝒄𝒄𝒄𝑷𝑪𝑪𝑪𝒄𝑪𝒄𝒄 𝑮𝑷𝑪𝑷
(
1000
10000
= 10%)  10% ≤ 50% 
esta condición se cumple
 se mantiene conectado el relé 3
