CDP
38 Manual de Instrucciones

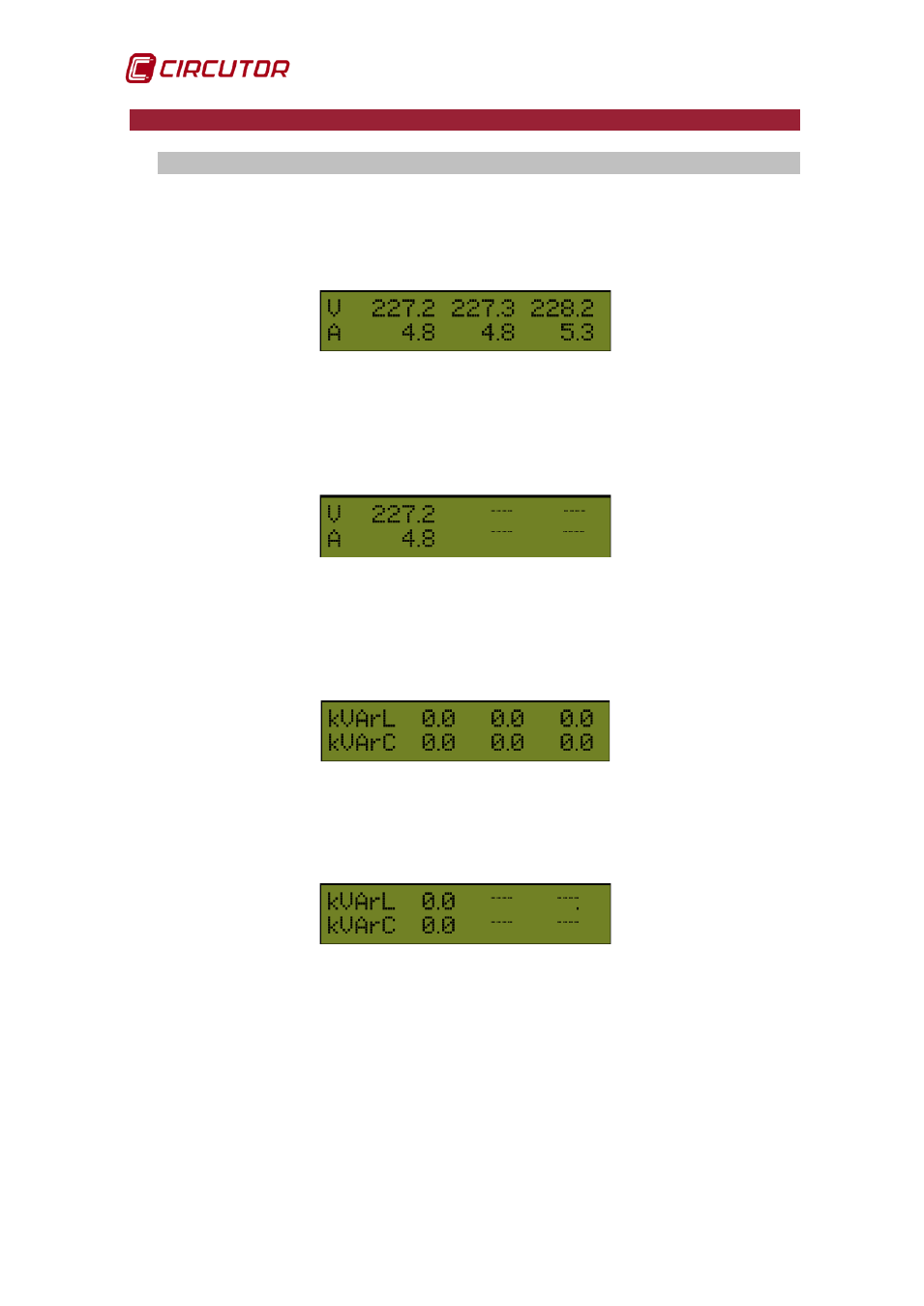

5.- VISUALIZACIÓN Y CONFIGURACIÓN
5.1. MENÚ MEASURES
Al entrar en la opción “Measures” aparece la siguiente secuencia de pantallas:
1-
Si el equipo está configurado en modo monofásico en esta pantalla
aparece la tensión y la corriente para cada una de las fases, la resolución es de
un decimal:
Figura 36: Primera pantalla del menú measures en modo monofásico.
Si el equipo está configurado en modo trifásico, en la primera columna
aparece la media de la tensión y de la corriente de las tres fases con una
resolución de un decimal:
Figura 37: Primera pantalla del menú measures en modo trifásico.
2-
Si el equipo está configurado en modo monofásico en esta pantalla
aparece la potencia reactiva inductiva y capacitiva para cada una de las tres
fases, la resolución es de un decimal:
Figura 38: Segunda pantalla del menú measures en modo monofásico.
Si el equipo está configurado en modo trifásico, en la primera columna
aparece la potencia reactiva inductiva y capacitiva trifásica, la resolución
es de un decimal:
Figura 39: Segunda pantalla del menú measures, en modo trifásico.
Nota: Un signo negativo indica que el sentido de la corriente esta al revés.
3-
Energía activa consumida:
US corresponde a la energía del usuario, la GR es la energía de la red
eléctrica y la PV la del el inversor.
Las unidades son kWh y la resolución es de un decimal:
