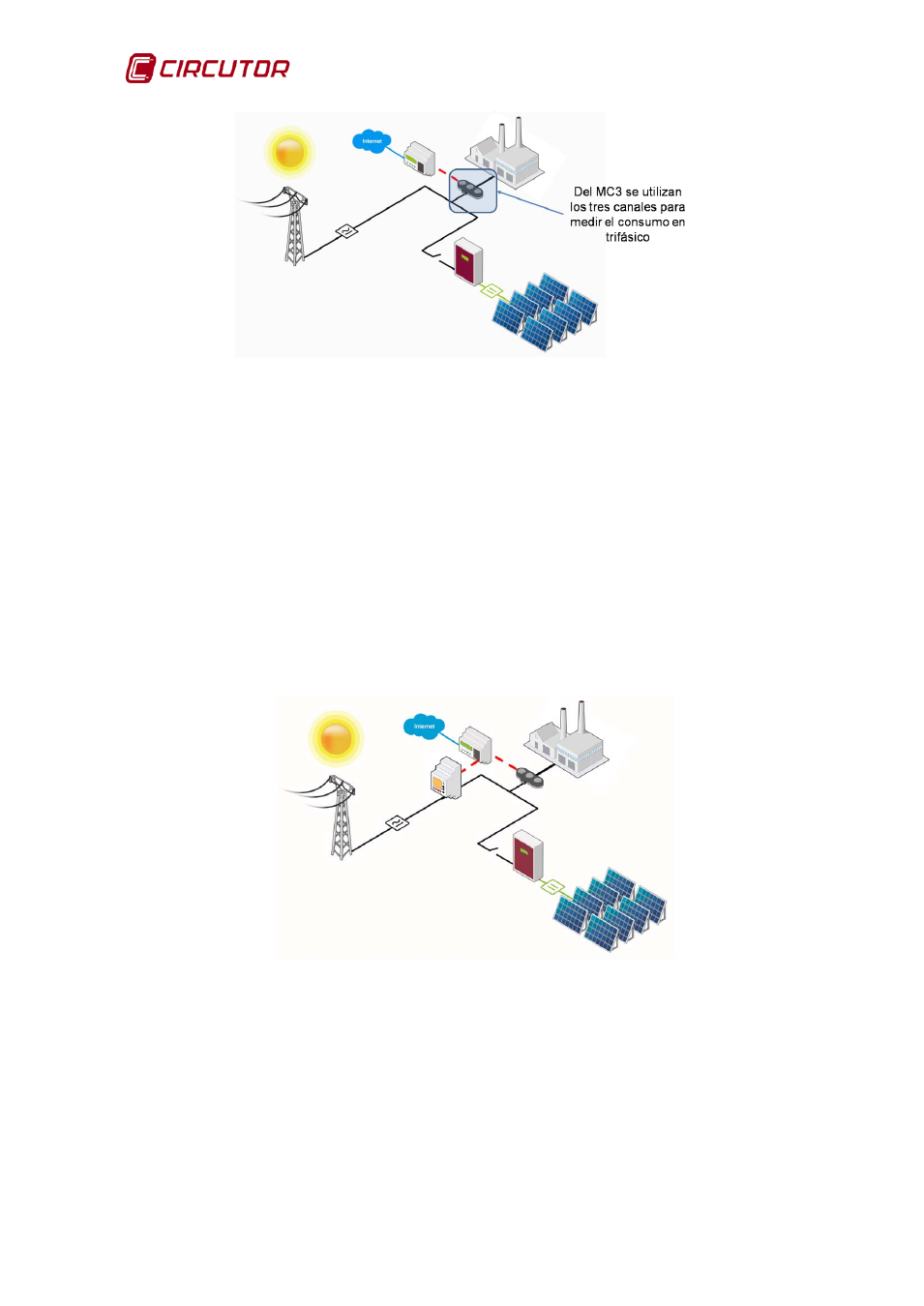

Figura 22: Esquema de conexión del sistema trifásico básico.
En este tipo de conexión al tratarse de una instalación trifásica, cada una de los
canales de medida VL1, VL2 y VL3 se conectan a su correspondiente fase de la
red trifásica.
4.2.4. CONEXIÓN TRIFÁSICA CON MONITORIZACIÓN
En la
Figura 23 podemos ver en una instalación trifásica en la que el CDP mide
directamente el consumo del usuario, en este caso una pequeña industria,
mediante la conexión de un transformador de medida de corriente MC3. El
control de potencia se comunica, mediante su canal RS485 con un equipo de
medida trifásico, tipo CVM. Este equipo es el encargado de medir la potencia
consumida por la propia red eléctrica.
Figura 23: Esquema de conexión del sistema trifásico con monitorización.
En este tipo de conexión al tratarse de una instalación trifásica, cada una de los
canales de medida VL1, VL2 y VL3 se conectan a su correspondiente fase de la
red trifásica.
