CIRCUTOR CDP-0 - Manual (Página 13)

CDP
Manual de Instrucciones 13

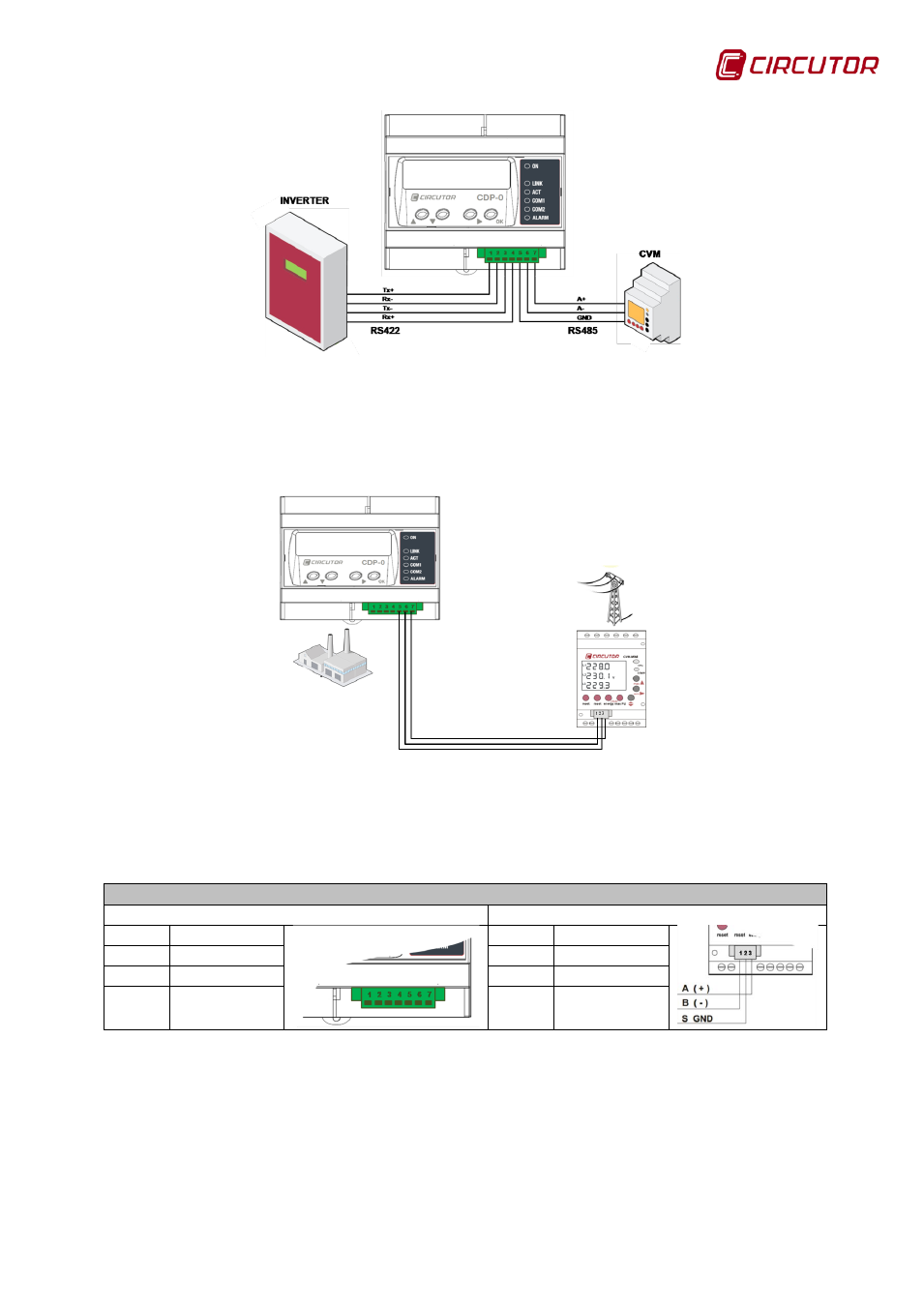

Figura 5: Comunicaciones con el inversor y el CVM Mini.
Esquema de conexionado de las comunicaciones del CDP con el CVM Mini
externo:
Figura 6: Conexión del CDP con el CVM Mini externo.
Tabla 7: Conexionado de las comunicaciones entre el CDP y el CVM Mini.
Correspondencia entre el conexionado del CDP y el CVM Mini
CDP CVM Mini
Borne Descripción Borne Descripción
5 GND 2 GND
6 B- 1 B -
7 A+ 3 A +
Para que el CDP se pueda comunicar con el CVM Mini externo, éste se debe
configurar de acuerdo con la
Tabla 8 :
