CIRCUTOR CDP-0 - Manual (Página 11)

CDP
Manual de Instrucciones 11
3.5.- ESQUEMAS DE CONEXIONADO
Tabla 3: Equivalencias entre la conexión monofásica y trifásica.
Equivalencia de la conexión monofásica y trifásica
Conexión Conexión monofásica Conexión trifásica
VL1 – IL1 Consumo del usuario Consumo de la fase 1
VL2 – IL2 Consumo de la red eléctrica Consumo de la fase 2
VL3 – IL3 Potencia inyectada por el inversor Consumo de la fase 3
3.5.1. ALIMENTACIÓN AUXILIAR
El equipo dispone de unos bornes para alimentarlo con tensión alterna (17-18) o
bien con continua (19-20):
Alimentación en alterna Alimentación en continua

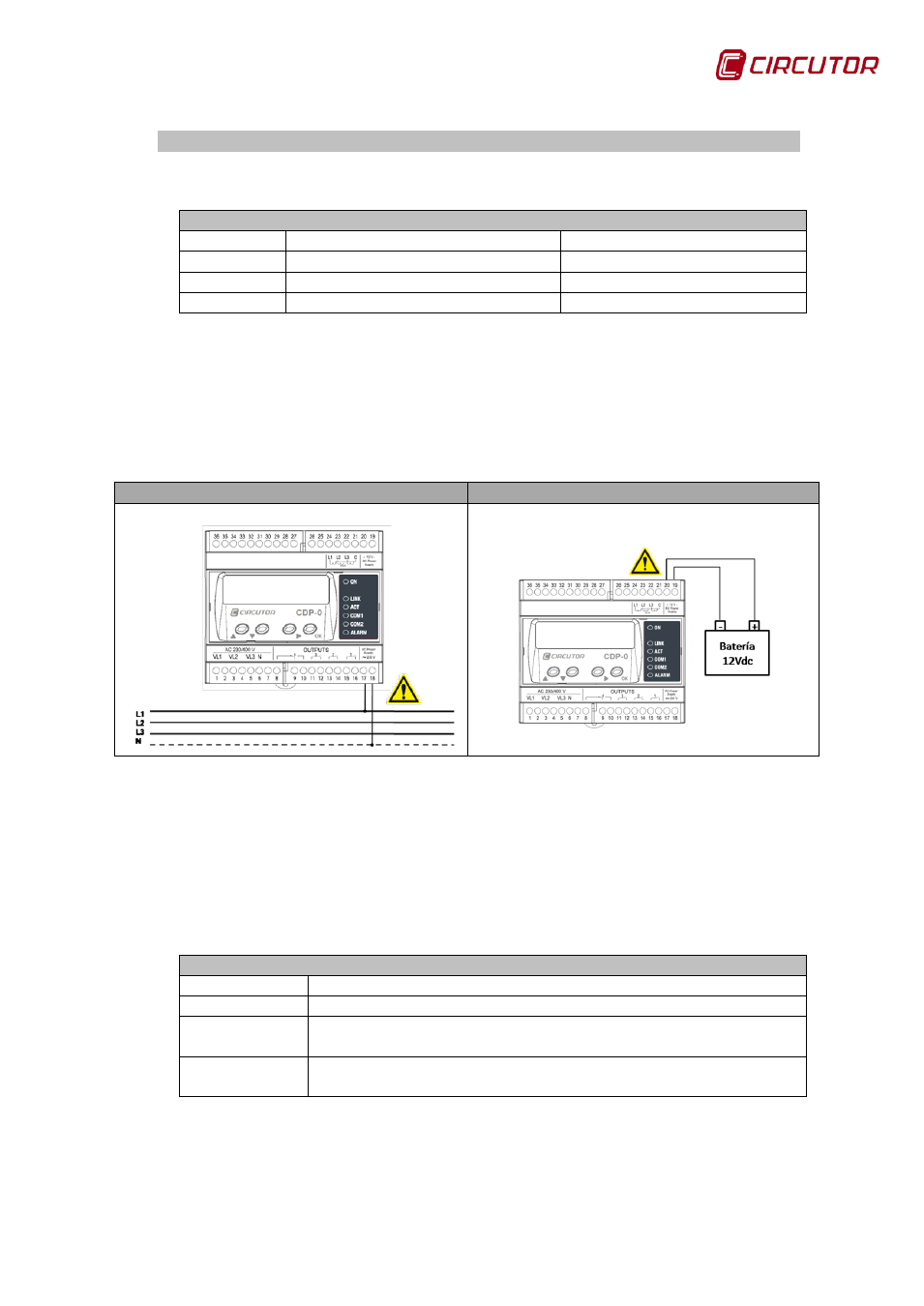

Figura 3: Conexión de la alimentación en alterna y en continua.
3.5.2. CONEXIONADO DE LAS COMUNICACIONES
El CDP dispone de tres canales de comunicaciones a los que denominamos R1,
R2 y R3.
Tabla 4: Descripción de los canales de comunicaciones.
Descripción de los canales de comunicaciones
Canal Descripción del canal
R1 Canal de comunicaciones Ethernet
R2
Canal de comunicaciones con el inversor:
RS422/RS485/RS232
R3
Canal de comunicaciones con los elementos de medida
externos: RS485
