CDP
Manual de Instrucciones 23
4.2.2.1. Conexión de la tensión
Para la conexión monofásica con monitorización hemos de conectar los bornes
VL1, VL2 y VL3, los hemos de puentear y conectar a la fase de la red
monofásica y el borne N al neutro.

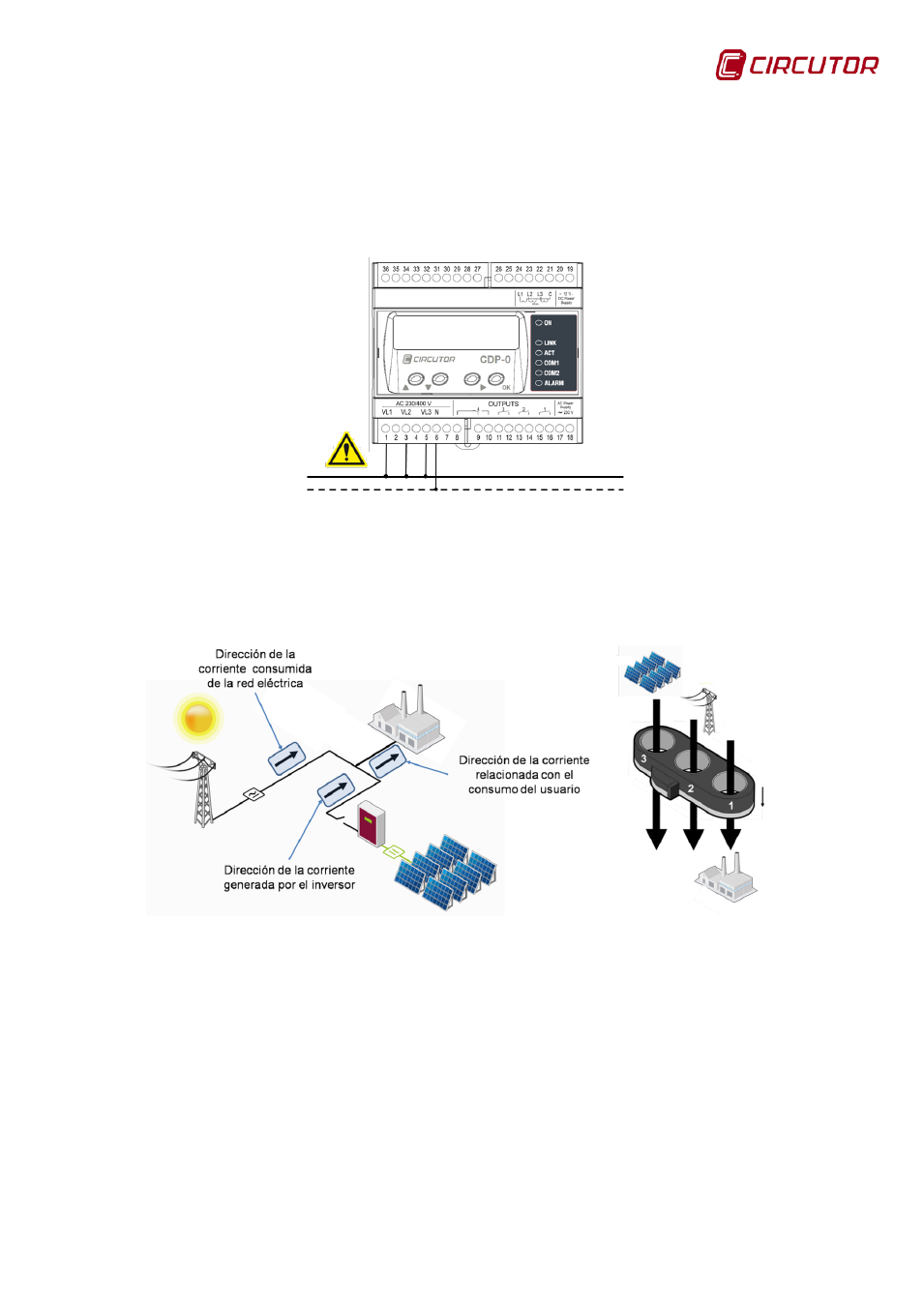

Figura 20: Esquema de conexión de la tensión.
4.2.2.2. Conexión de la corriente
Para la medida de la corriente tenemos que utilizar los tres canales del MC3. El
sentido del cable es el que se indica en la
Figura 21 .
Figura 21: Esquema de conexión de la corriente.
4.2.3. CONEXIÓN TRIFÁSICA BÁSICA
El CDP dispone de tres canales de medida de tensión (VL1, VL2 y VL3) y de
tres canales de medida de corriente (IL1, IL2 e IL3), y mediante la ayuda de un
transformador de corriente MC3, medirá la potencia trifásica consumida por el
usuario. En este caso al no disponer de medida de la potencia de la red no se
podrá utilizar la función del relé de protección de inyección de red.
