CDP

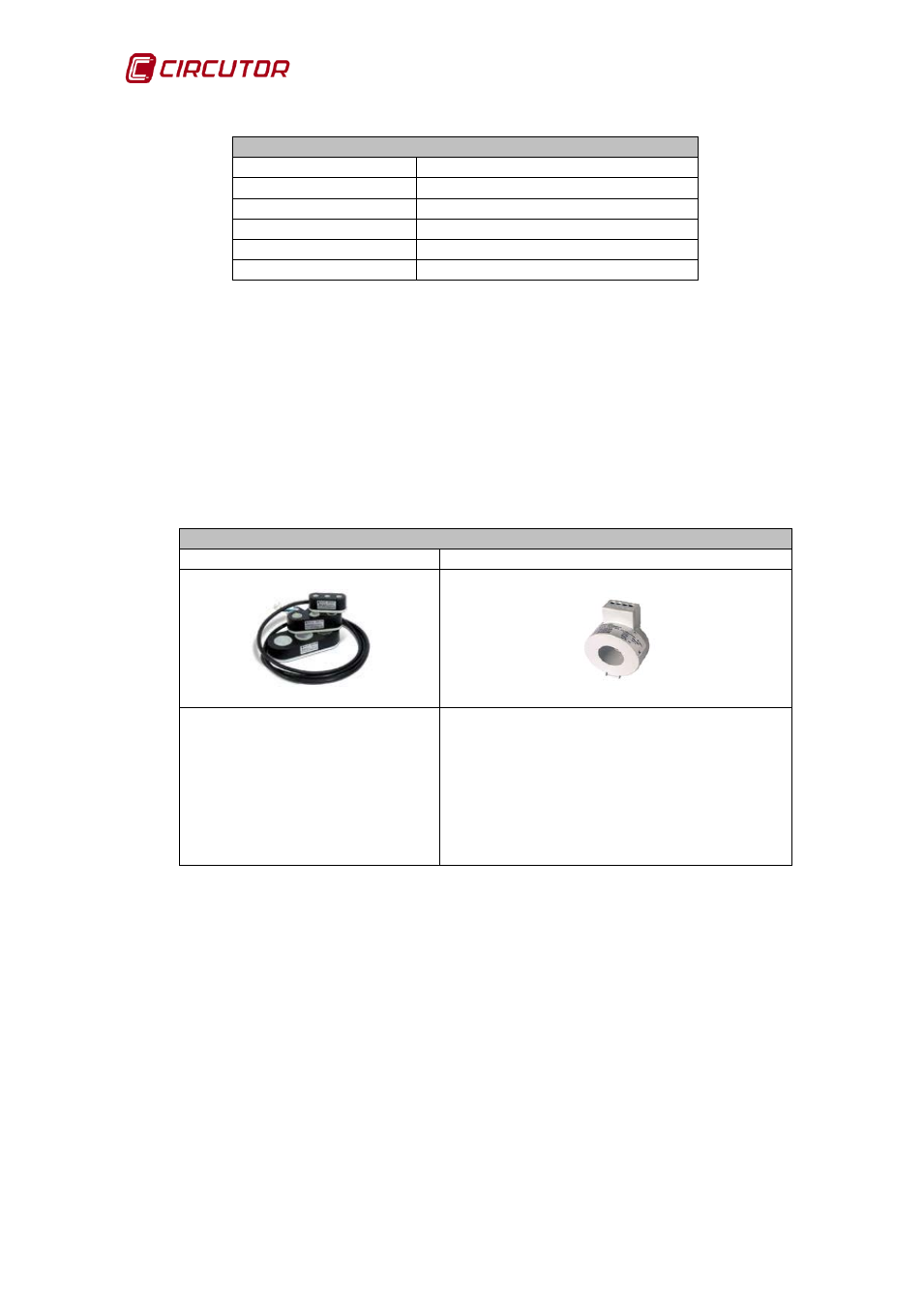

14 Manual de Instrucciones
Tabla 8: Configuración del CVM Mini externo.
Configuración del CVM Mini externo
Parámetro Valor
Número de periférico configurable
Bauds configurable
Bits 8
Paridad NO
Stop bits 1 Stop bit
Se recomienda que se utilice un cable de categoría 5e FTP o superior, además
se debería utilizar un par trenzado para cada pareja de señal diferencial.
3.5.3. CONEXIONADO DE LA MEDIDA DE LA TENSIÓN Y LA CORRIENTE
Para la medida de corriente el CDP utiliza los transformadores MC1 o MC3 con
una corriente de secundario de 250 mA.
Tabla 9: Modelos de transformadores de medida de corriente.
Modelos de transformadores
MC3 – transformador trifásico MC1- 1 transformador por fase
Modelos de: 63, 125 y 250 A.
Modelos:
150/200/250A, 250/400/500A,
50/100/150A, 500/1000/1500A,
1000/1500/2000 A
Cada transformador tiene 3 rangos de
relación cambiando un cable de conexión y
la relación escogida en el equipo de
medida.
