CDP
Manual de Instrucciones 17
Si durante el tiempo definido en el periodo de reconexión máximo, Disconnect.
Timeout, se producen el número máximo de intentos de reconexión, definidos
en el parámetro Max. Disconnections, el equipo activa de forma definitiva la
alarma.

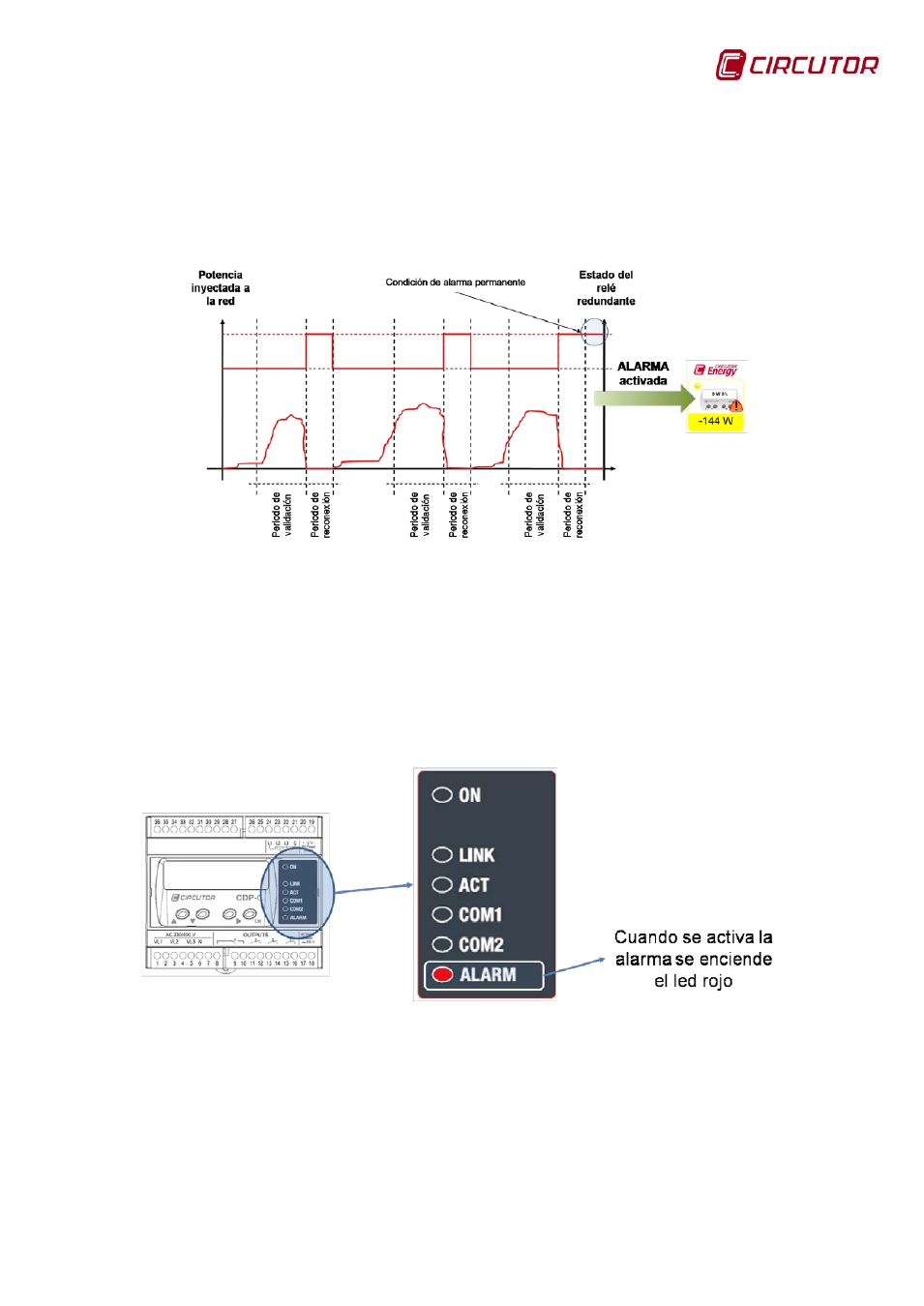

Figura 9: secuencia de reconexión de la alarma.
En el CDP cuando se ha completado la secuencia de reconexión, aparecen las
siguientes indicaciones:
• Led de alarma: En el CDP se activa el led de alarma indicando que se
está inyectando una potencia a la red eléctrica y que se ha completado la
secuencia de reconexión.
Figura 10: Alarma de relé de corriente inversa.
• Pantalla del equipo: En el CDP aparece una pantalla indicando que el
equipo ha activado el relé de protección de corriente inversa, teniendo la
opción de desbloquearlo. En la pantalla inicial aparece la opción NO y
mediante el uso de las teclas ARRIBA y ABAJO podemos cambiar a
YES, al pulsar la tecla OK validamos la opción seleccionada.
