CDP
22 Manual de Instrucciones

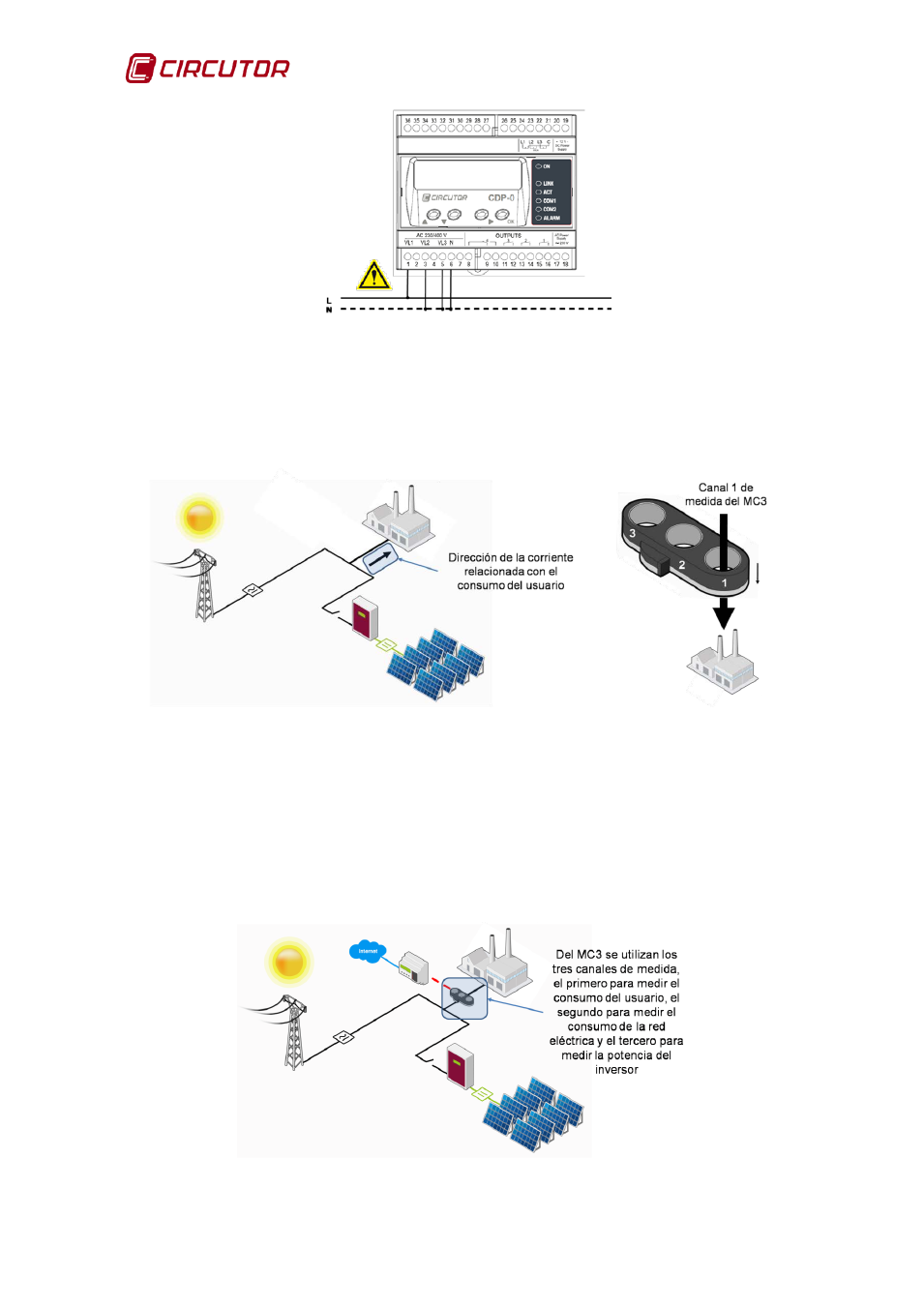

Figura 17: Esquema de conexión de la tensión.
4.2.1.2. Conexión de la corriente
Para la medida de la corriente tenemos que utilizar un único canal del MC3, en
este caso el número 1. El sentido del cable es el que se indica en la
Figura 18 .
Figura 18: Esquema de conexión de la corriente.
4.2.2. CONEXIÓN MONOFÁSICA CON MONITORIZACIÓN
El CDP dispone de tres canales de medida de tensión (VL1, VL2 y VL3) y de
tres canales de medida de corriente (IL1, IL2 y IL3), y mediante la ayuda de un
transformador de corriente MC3, medirá la potencia consumida por el usuario
(VL1, IL1), la potencia consumida de la red eléctrica (VL2, IL2) y la potencia
generada por el inversor (VL3, IL3).
Figura 19: Esquema de conexión del sistema monofásico de medida con monitorización.
