CDP
36 Manual de Instrucciones

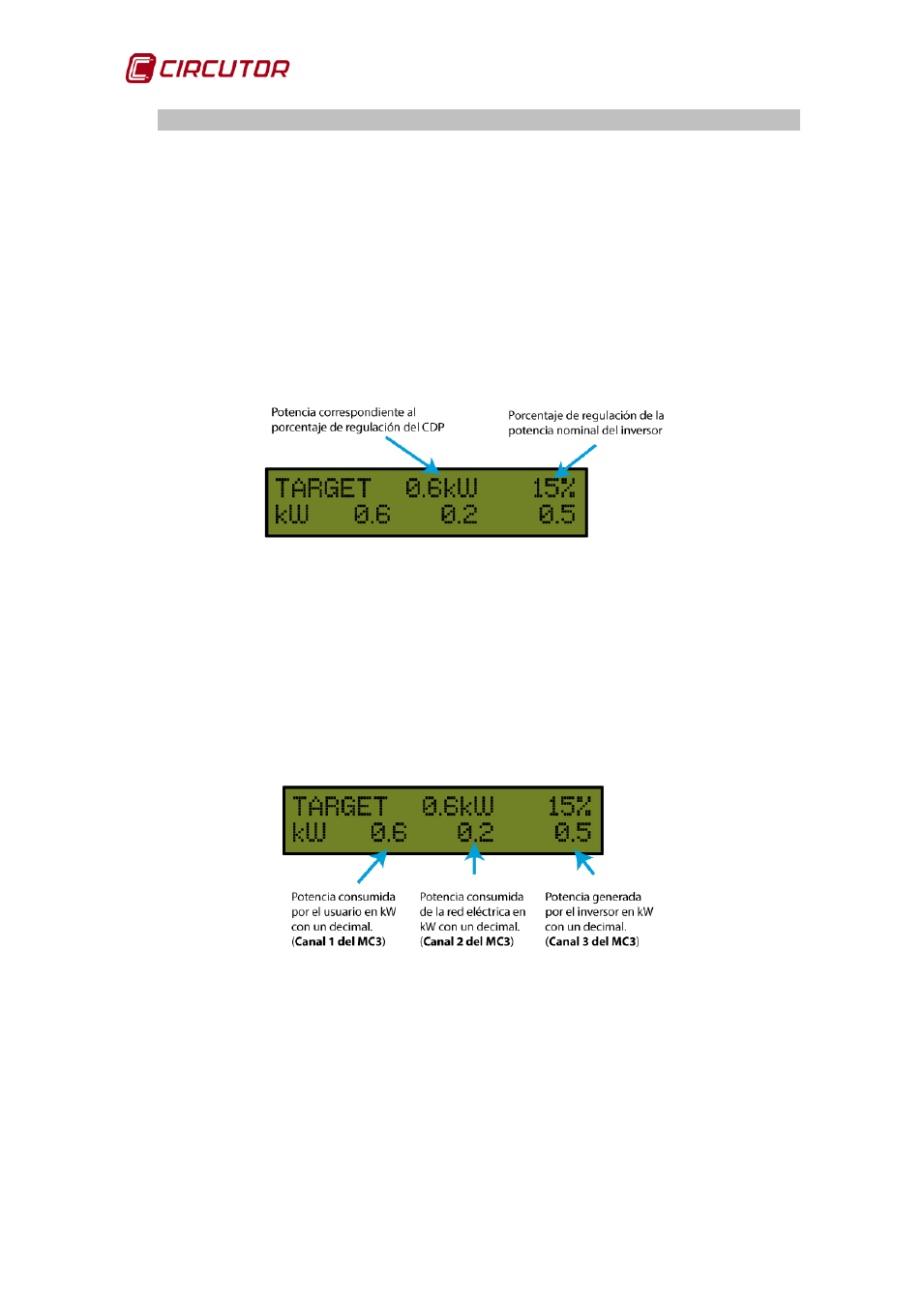

4.6.- DISPLAY
El CDP dispone de un visualizador de 2 líneas de 20 caracteres que se utiliza
como interface con el usuario.
La pantalla por omisión si el equipo está configurado para trabajar en modo
monofásico se muestra en la
En la línea superior se indica el porcentaje de regulación y la potencia
correspondiente, en el ejemplo de la siguiente figura la potencia nominal del
inversor es de 4.0 kW, y el CDP le está enviando la orden de inyectar un 15%
que corresponden a 0,6 kW.
Figura 32: Descripción de la primera línea de la pantalla de reposo.
En caso de haber hecho correctamente la conexión, los 3 valores de potencia
deben aparecer con signo positivo. Si alguno de los valores aparece con signo
negativo, significa que ha conectado el cable de la fase en cuestión al revés y
por tanto debe girarlo.
En la línea inferior se indica el consumo de potencia para cada una de los tres
canales de medida.
Figura 33: Descripción de la segunda línea de la pantalla de reposo.
La pantalla por omisión si el equipo está configurado para trabajar en modo
trifásico se muestra en la
En la primera línea se muestra la misma información que en la configuración
monofásica.
En la segunda línea se muestra la potencia total trifásica.
