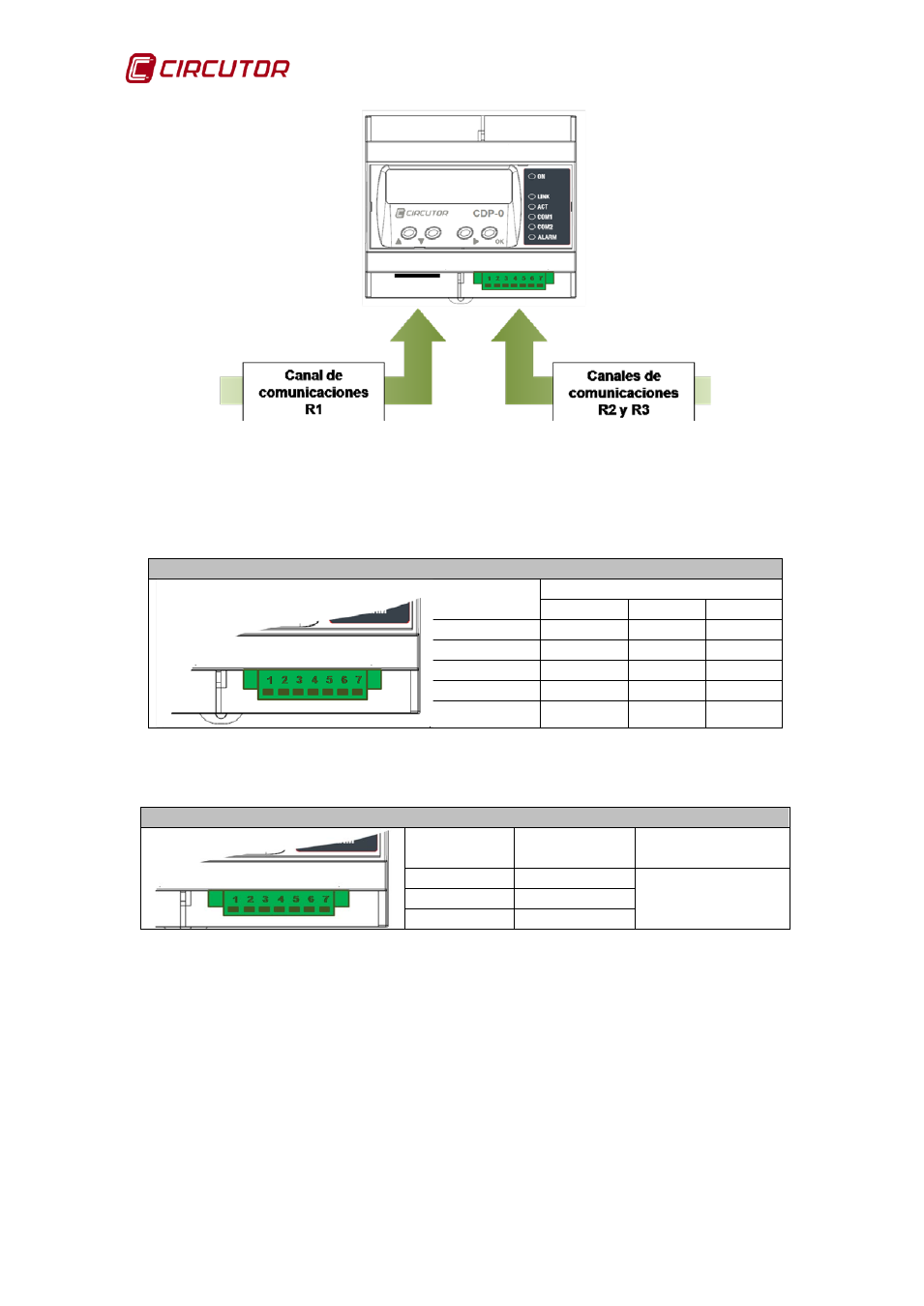

Figura 4: Canales de comunicaciones.
La descripción de los bornes del conector extraíble es la siguiente:
Tabla 5: Descripción de los bornes del canal R2.
Descripción del conector de comunicaciones del canal R2
Terminales
Descripción del borne
RS-422 RS-485 RS-232
1 TxD + A+ CTS
2 RxD - NC (1) RTS
3 TxD - B - RX
4 RxD + NC (1) TX
5 GND GND GND
(1)
NC: No se conecta.
Tabla 6: Descripción de los bornes del canal R3.
Descripción del conector de comunicaciones del canal R3
Terminales
Descripción
del borne
Canal de
comunicaciones
5 GND
RS-485 6 B -
7 A +
El canal R2 se utiliza para las comunicaciones con el inversor y el R3 para crear
una red con los equipos auxiliares que permiten medir la potencia en las
instalaciones trifásicas.
Nota: Para un correcto funcionamiento de las comunicaciones RS-485 conectar
siempre el borne de GND.
