4.5.- INDICADORES LED
El CDP dispone de seis LEDs que le permiten al usuario identificar de forma
muy sencilla el funcionamiento del equipo.

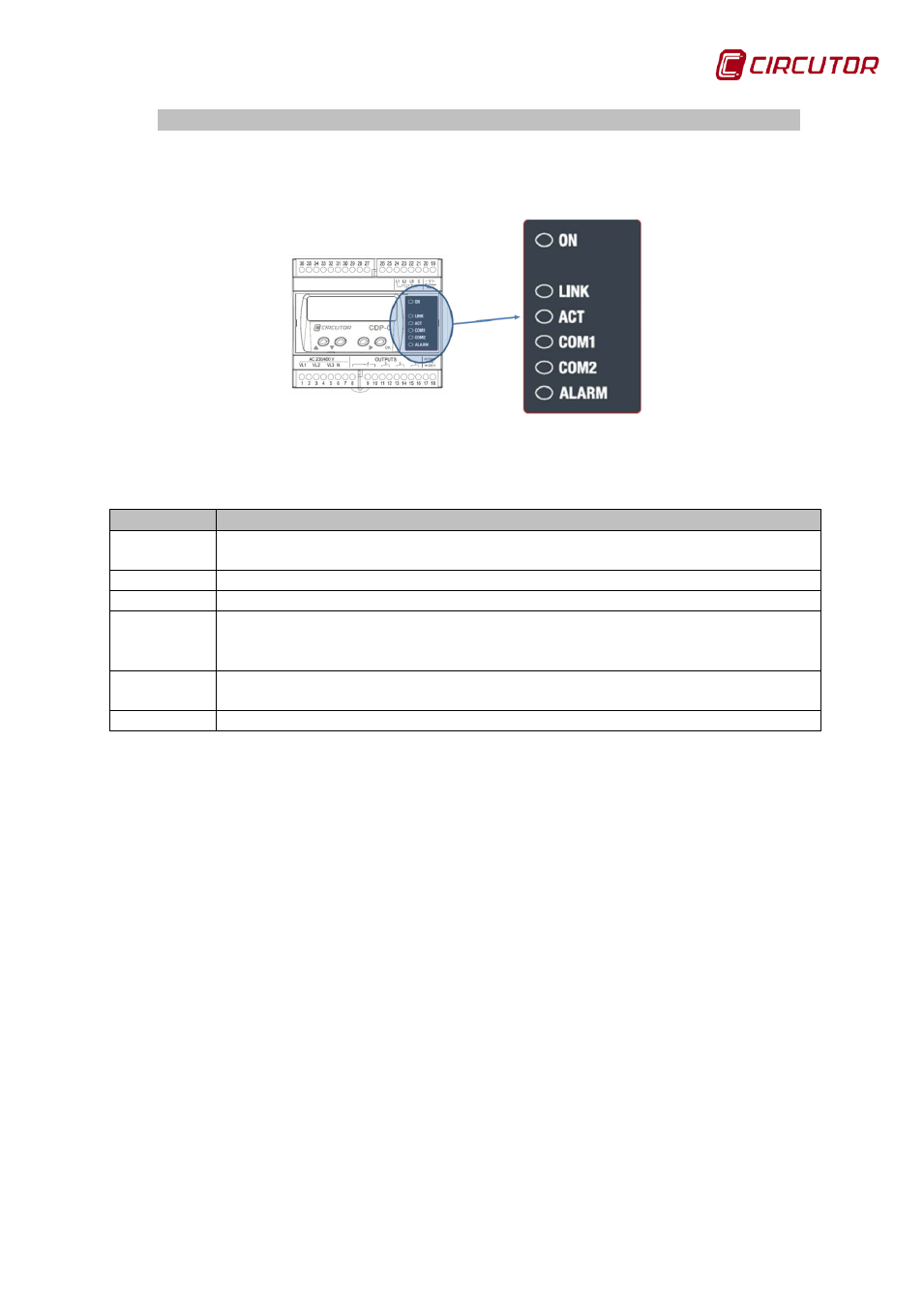

Figura 31: Indicadores LED del CDP.
Tabla 14: Descripción del funcionamiento de los LEDs.
Función Descripción
ON
En modo parpadeo indica que el equipo está alimentado (cadencia de 1
segundo).
LINK Conexión a la red Ethernet activa (valor fijo).
ACT Se están enviando tramas de comunicaciones ( parpadeo )
COM1
Indica el estado de las comunicaciones por el canal R2 al que se conectan
los inversores. El equipo realiza en 1 segundo, tantos parpadeos como
inversores tiene conectados y contestando.
COM2
Indica el estado de las comunicaciones por el canal R3, por el que el CDP se
comunica con los equipos CVM Mini auxiliares (parpadeo).
ALARM Indica el estado de la alarma de inyección a la red eléctrica. (valor fijo)
