En la Figura 82 podemos observar que en los periodos en los que la insolación
es mínima, el consumo del usuario se obtiene de la red eléctrica, en cambio, es
el inversor el que suministra la energía en los periodos en los que la insolación
es máxima.

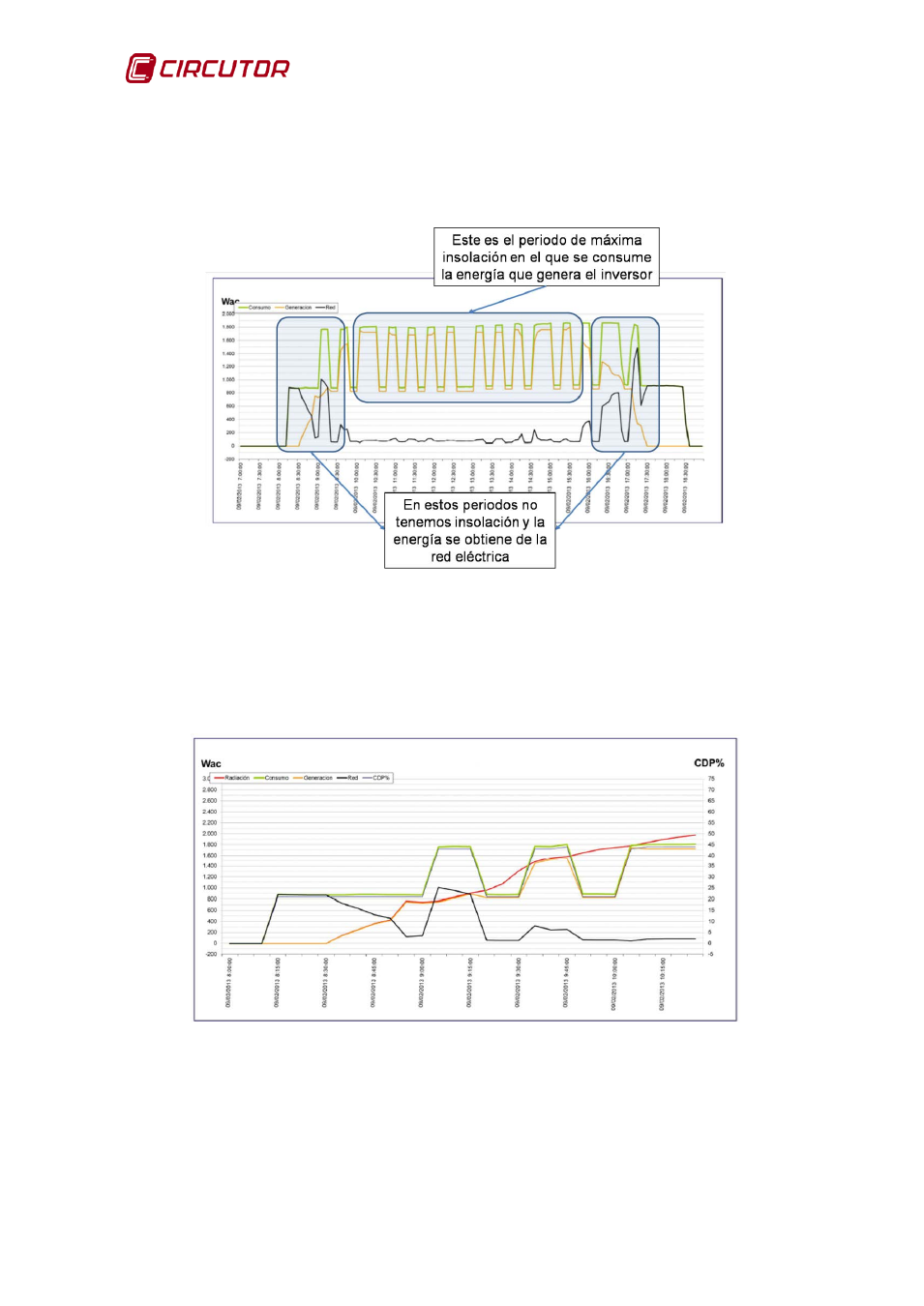

Figura 82: Grafica de funcionamiento del CDP en función de la insolación.
En la
Figura 83 podemos ver un detalle de la anterior en la que se aprecia que a
medida que aumenta la insolación (curva de color rojo), disminuye el consumo
sobre la red eléctrica (curva de color negro), y aumenta la energía generada por
el inversor.
Figura 83: Detalle del funcionamiento del CDP.
Cuando el CDP está configurado para trabajar en modo trifásico y existe algún
problema con los CVM minis exteriores o bien estos no se han conectado, en la
página Web, aparecen unos guiones en la indicación de potencia
correspondiente.
