CDP
10 Manual de Instrucciones

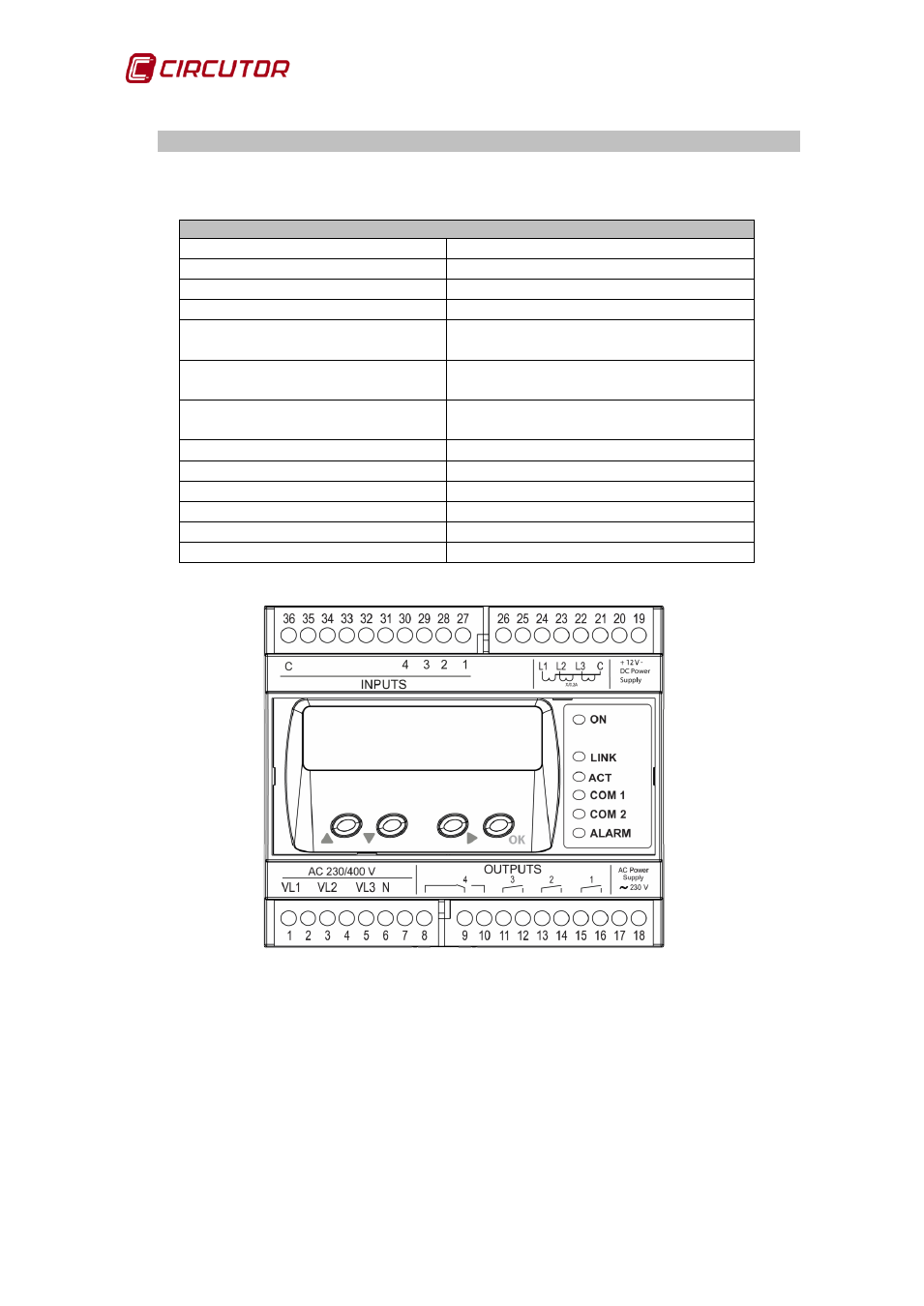

3.4.- BORNES DEL EQUIPO
Tabla 2: Relación de bornes del CDP.
Bornes del equipo
1: Medida de tensión VL1 17: Alimentación alterna
3: Medida de tensión VL2 18: Alimentación alterna
5: Medida de tensión VL3 19: Alimentación continua (-)
6: Neutro de medida de tensión 20: Alimentación continua (+)
8: Relé de corriente inversa 4 /
Relé auxiliar 4 (NC)
21: Común medida corriente
9: Relé corriente inversa 4 /
Relé auxiliar 4 (COM)
22: Medida corriente L3
10: Relé corriente inversa 4 /
Relé auxiliar 4 (NA)
23: Medida corriente L2
11: Relé auxiliar 3 24: Medida corriente L1
12: Relé auxiliar 3 28: Entrada digital 1
13: Relé auxiliar 2 29: Entrada digital 2
14: Relé auxiliar 2 30: Entrada digital 3
15: Relé auxiliar 1 31: Entrada digital 4
16: Relé auxiliar 1 36: Común de las entradas digitales
Figura 2: Bornes del CDP
