CDP
Manual de Instrucciones 51
Binary: esta opción permite 16 escalones de regulación entre el 0 y el 100%
de la potencia nominal del inversor. Las combinatorias de relés se hacen
siguiendo la lógica binaria.
Al activar la opción Binary el relé número 4 deja de tener la función
de protección contra corriente inversa y pasa a funcionar como el
resto de los relés.

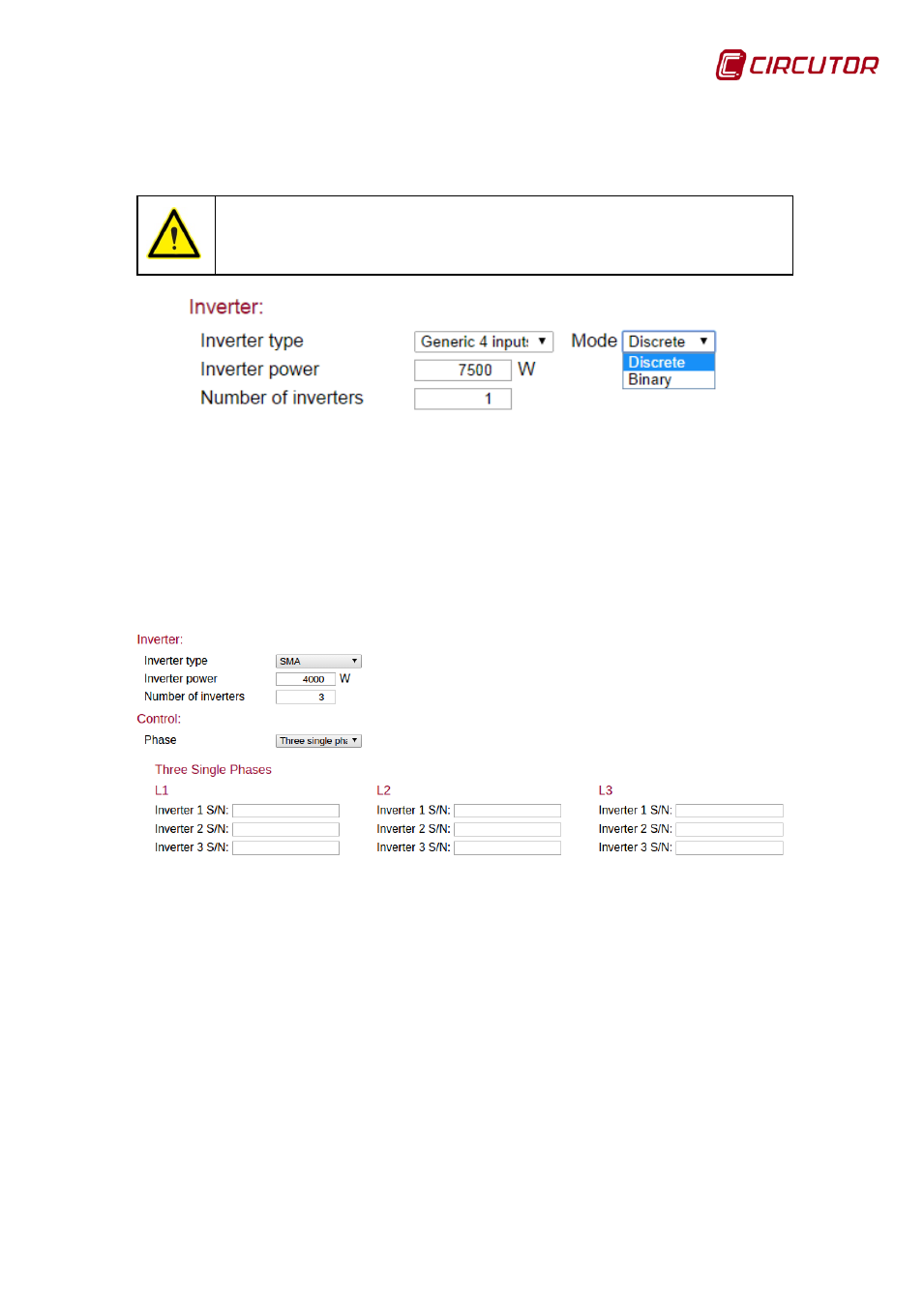

Figura 68: Página Web de configuración: detalle del apartado invertir (Generic 4 inputs).
Si se selecciona la opción SMA, en pantalla aparece el parámetro Inverter
X S/N,
, donde se tendrán que introducir los números de serie de
cada uno de los inversores.
Es importante introducir el número de serie de cada inversor en la fase que
se ha instalado, para que el dispositivo pueda detectarlo.
Figura 69: Página Web de configuración: detalle del apartado Inverter (SMA).
• Inverter power: Potencia total a controlar por el CDP. (en caso de tener 2
inversores de 2000W, se ha de introducir 4000W).
El límite de potencia es 1MW.
• Number or inverters: número de inversores a controlar.
6.1.2.2. Control
Parámetros de control del inversor:
• Phase : se debe seleccionar la arquitectura de la conexión de los inversores
a la red. Las opciones disponibles son:
