CDP
52 Manual de Instrucciones
Single phase: instalación monofásica con inversores monofásicos.
Three phase: instalación trifásica con inversores trifásicos.
Three single phases: instalación trifásica con 3 inversores monofásicos
.
Si seleccionamos la opción Three phase, en pantalla aparece el parámetro
Three phases mode que nos permite seleccionar el modo de control. Las
opciones son:
Min. Power phase, control por mínima potencia: al seleccionar esta opción el
CDP envía una consigna de producción en función de la fase que tenga el
consumo mínimo.
Max. Power phase, control por máxima potencia: el CDP envía una consigna
de producción en función de la fase que tenga el consumo máximo.
Selected phase, control por fase fija: esta opción permite al usuario fijar una
fase, de esta forma el CDP siempre enviará la consigna de producción al in-
versor en función del consumo de esta fase. Al seleccionar esta opción apa-
rece en pantalla un desplegable para seleccionar la fase (
Average power, control por potencia promedio: esta opción hace un prome-
dio del consumo de las tres fases y envía una consigna de producción al in-
versor con el valor de la potencia promedio.

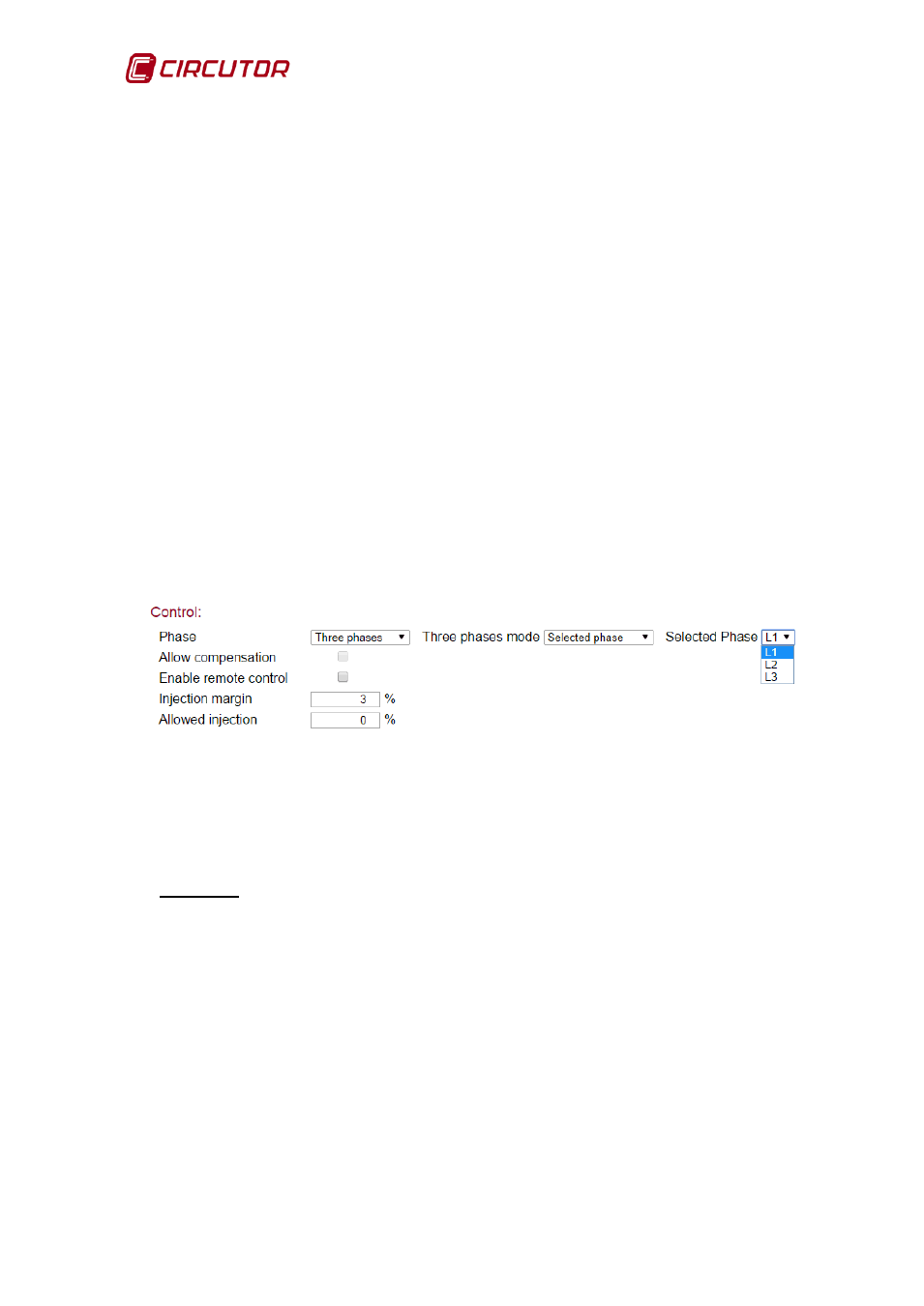

Figura 70: Página Web de configuración: detalle del apartado de control.
• Allow compensation (
a partir de 2 inversores
) : Esta función permite gestionar
varios inversores de forma independiente para obtener el máximo de gene-
ración de cada uno de ellos.
Ejemplo: Supongamos una instalación con 2 inversores de 5kW conectados
a dos strings de placas independientes en un tejado a 2 aguas con orienta-
ción este y oeste y un consumo de 4kW.
Si durante la mañana, el inversor 1 puede generar 5kW pero el inversor 2 so-
lo puede generar 1kW, porque los paneles no reciben suficiente radiación, en
lugar de pedir 2kW a cada inversor, el CDP le pedirá la máxima potencia al
que da menos (1kW) y el resto se la pedirá al que puede dar más (3kW), pa-
ra intentar alcanzar el consumo.
Para ello, va subiendo el porcentaje de regulación poco a poco de ambos in-
versores simultáneamente hasta que ambos generan una potencia total
equivalente a lo que pide la carga.
Nota: En sistemas trifásicos, es obligatorio tener conectado un CVM-Mini
midiendo la potencia consumida/entregada de la red.
