CDP
Manual de Instrucciones 21
4.2.- APLICACIONES
El CDP es el equipo ideal para la gestión de instalaciones fotovoltaicas en
régimen de autoconsumo, con y sin inyección a la red.
Podemos distinguir cuatro tipos de configuraciones dependiendo del tipo de
conexión a la red:
 Conexión monofásica básica, donde el CDP sólo mide la potencia
consumida por el usuario.
 Conexión monofásica con monitorización, el CDP mide la potencia
consumida por el usuario, la potencia generada por el inversor y la
consumida de la red eléctrica.
 Conexión trifásica básica, donde el CDP sólo mide la potencia
consumida por el usuario.
 Conexión trifásica con monitorización, el CDP mide la potencia
consumida por el usuario, la consumida de la red eléctrica y calcula la
potencia generada por el inversor.
A continuación se describen cada una de las diferentes configuraciones.
4.2.1. CONEXIÓN MONOFÁSICA BÁSICA
El CDP dispone de un canal de medida de tensión (VL1) y de un canal de
medida de corriente (IL1), y mediante la ayuda de un transformador de corriente
(Un MC1 o un canal de un MC3), medirá la potencia monofásica consumida por
el usuario. En este caso al no tener medida de la potencia de la red, no podrá
disponer de la función del relé de protección de inyección de red.

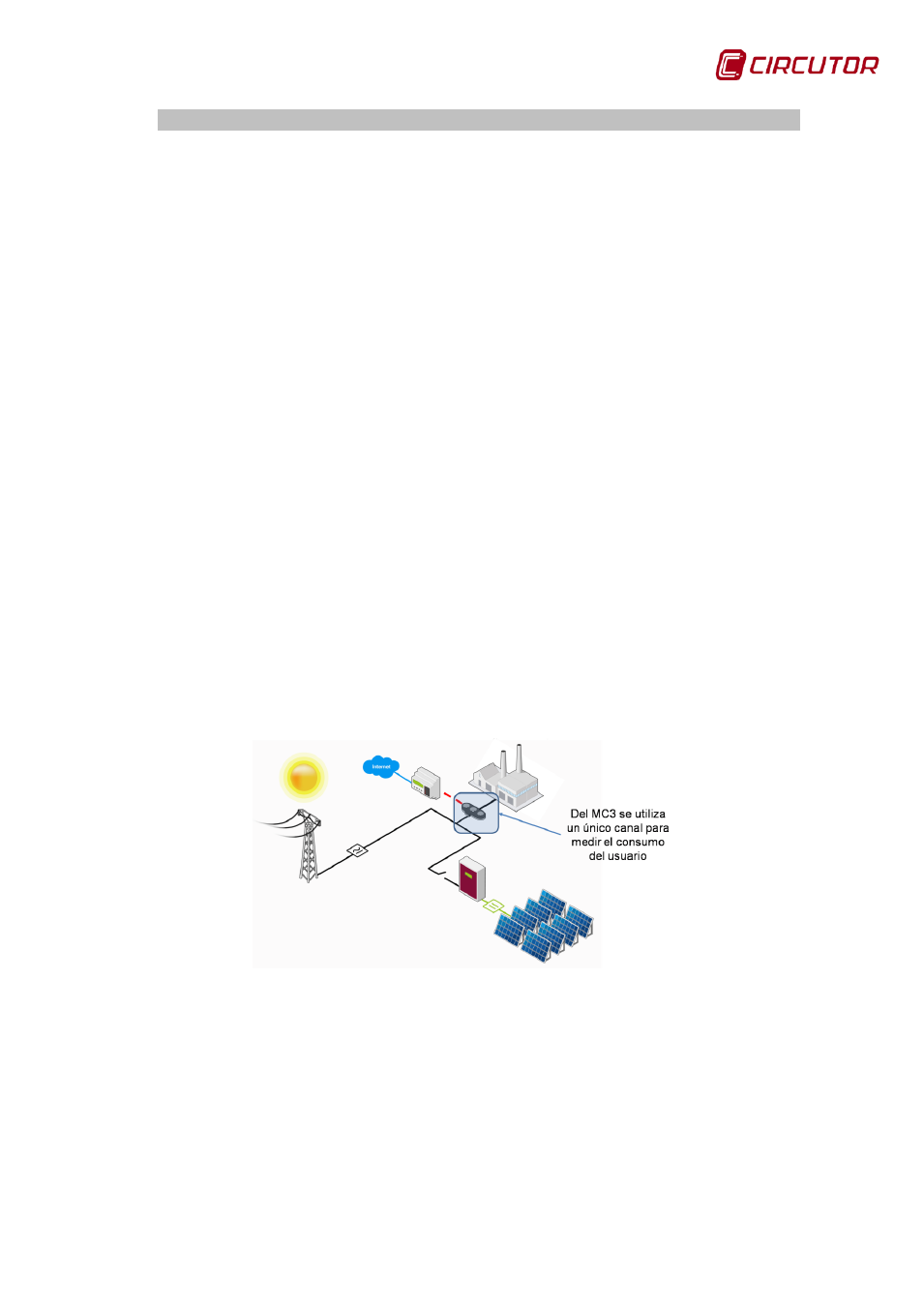

Figura 16: Esquema de conexión del sistema monofásico de medida.
4.2.1.1. Conexión de la tensión
Para la conexión monofásica básica hemos de conectar los bornes VL1 y N a la
red eléctrica monofásica (se aconseja conectar VL2 y VL3 a N para evitar falsas
medidas debidas al ruido).
