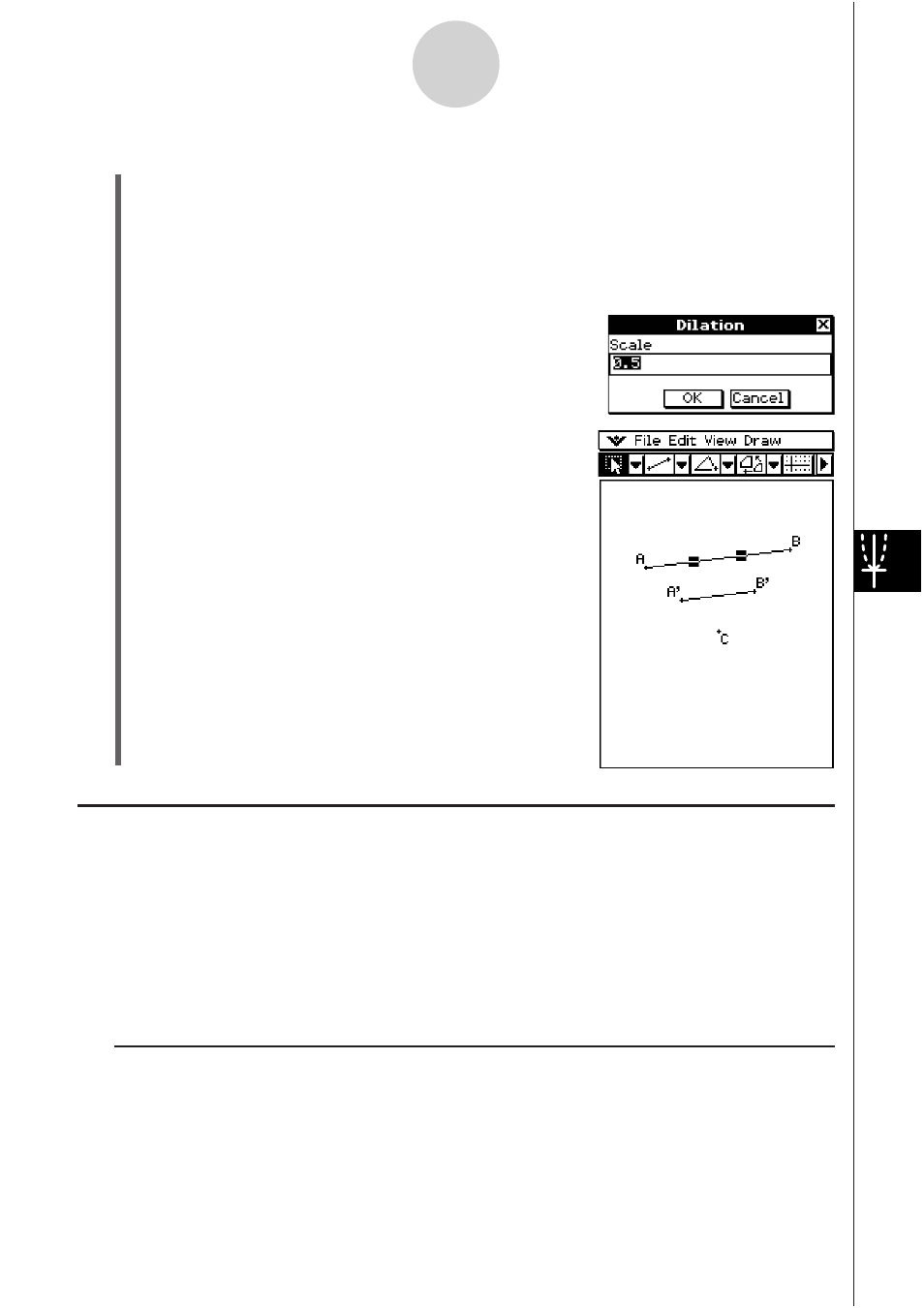

S Para dilatar un segmento de línea hacia un punto central especificado
(1) Dibuje un segmento de línea, y luego selecciónelo.
(2) Toque [Draw], [Construct] y luego [Dilation].
• Esto resalta el botón de dilatación en la barra de herramientas.
(3) Toque el centro de la dilatación.
• Aparece el cuadro de diálogo de dilatación.
(4) Especifique el factor de escala de la dilatación.
8-2-37
Dibujando figuras
Transformación usando una matriz o un vector (Transformación general)
La transformación general le permite introducir una matriz y/o un vector para transformar una
figura. El resultado de la transformación se dibuja como una figura separada. Por ejemplo, si
transforma el segmento de línea AB, se dibujará el segmento de línea A’B’.
Con la transformación general puede realizar los siguientes tipos de transformaciones.
• Transformación matricial: Simetría respecto al eje x /eje y , rotación, ampliación, reducción,
etc.
• Transformación vectorial: Desplazamiento paralelo vertical y horizontal.
I Ejemplo de transformación general
En este ejemplo dibuje un triángulo ABC y luego dibuje el triángulo A’B’C’, que sea simétrico
al ABC respecto al eje
x . A continuación, dibujaremos un triángulo A”B”C” mediante un
desplazamiento paralelo del triángulo A’B’C’ en 1 unidad a lo largo de los ejes x e y .
(5) Toque [OK].
