PTO. REF. ESQUINA INTERIOR (ciclo de
palpación 415, DIN/ISO: G415)
El ciclo de palpación 415 determina el punto de corte de rectas binarias
y fija este punto de corte como punto de referencia. Si se desea, el
TNC también puede escribir el punto de intersección en una tabla de
puntos cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el primer
punto de palpación 1 que se define en el ciclo (ver figura arriba a la
derecha). Para ello, el TNC desplaza el palpador según la distancia
de seguridad en la dirección de desplazamiento opuesta a la que le
corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360). La dirección de palpación
resulta del número que identifica la esquina
3 Después el palpador se desplaza al siguiente punto de palpación 2
y ejecuta el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en página 66) y memoriza las coordenadas de
la esquina calculada en los parámetros Q ejecutados a
continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y

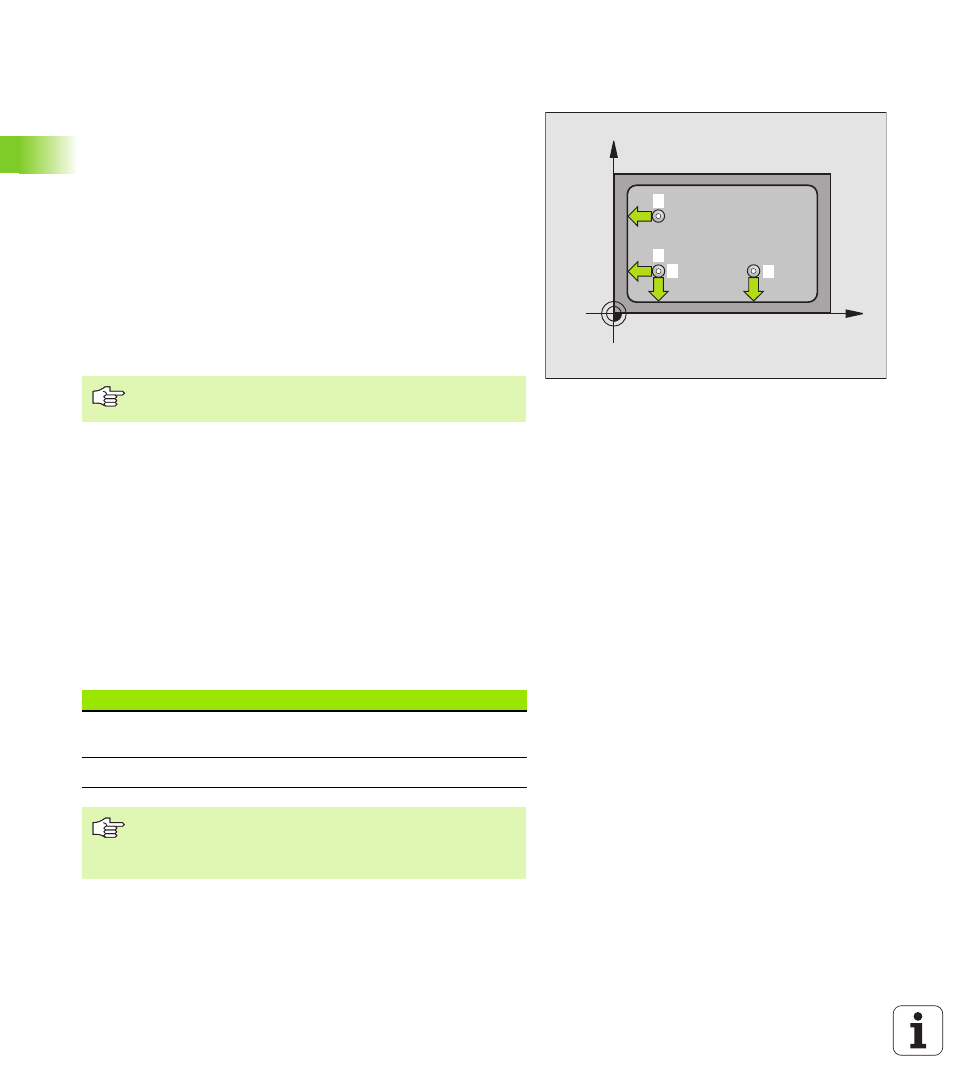

1 2
3
4
El TNC mide la primera recta siempre en dirección del eje
auxiliar del plano de mecanizado.
Número de parámetro Significado
Q151 Valor actual de la esquina en el eje
principal
Q152 Valor actual de la esquina en el eje auxiliar
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
