HEIDENHAIN iTNC 530 79
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia
PTO. REF. CIRCULO INTERIOR (ciclo de
palpación 412, DIN/ISO: G412)

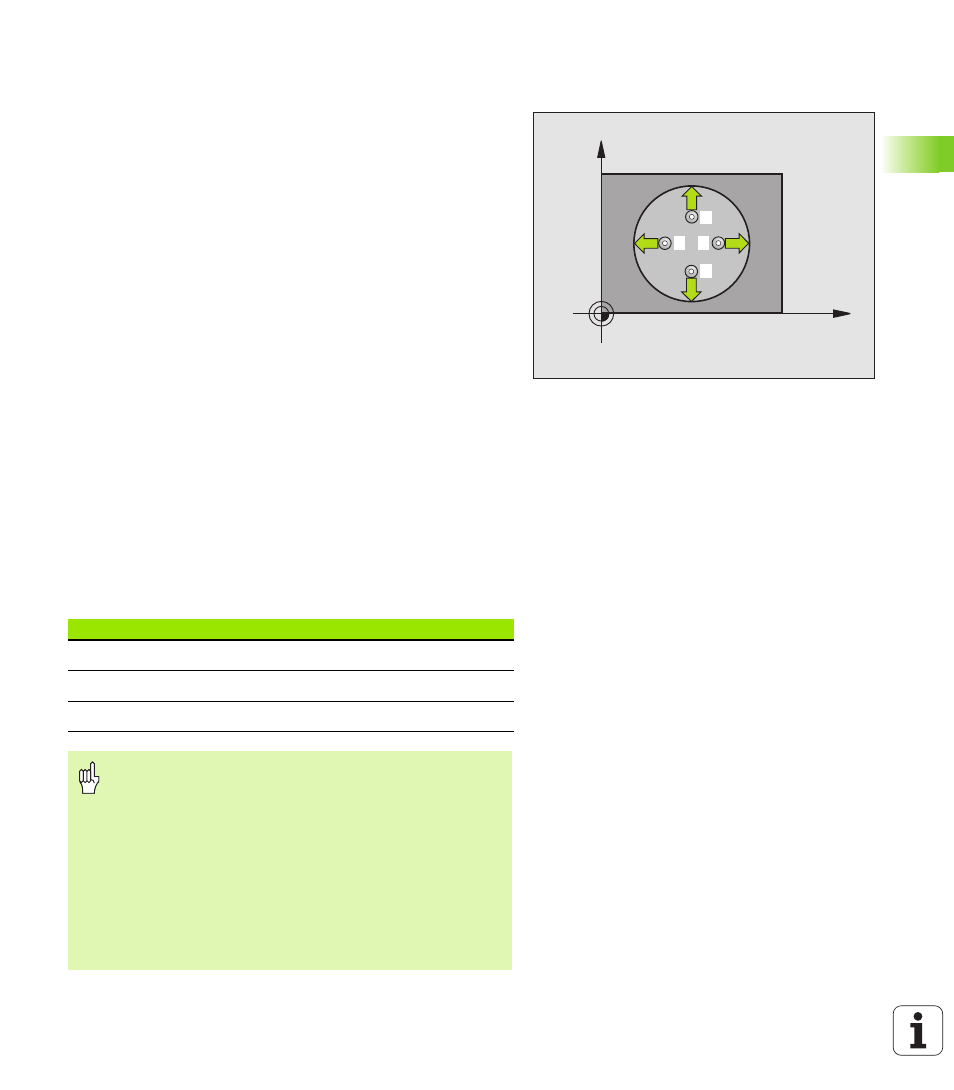

El ciclo de palpación 412 determina el punto central de una cajera
circular (taladro) y fija este punto central como punto de referencia.
Si se desea, el TNC también puede escribir el punto central en una
tabla de puntos cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación 1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360). El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad 2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en página 66) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
4
3
Número de parámetro Significado
Q151 Valor real centro del eje principal
Q152 Valor real centro del eje auxiliar
Q153 Diámetro valor real
Antes de la programación deberá tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la cajera (taladro) menor
a lo estimado.
Si la medida de cajera y la distancia de seguridad no
permiten un preposicionamiento cerca del punto de
palpación, el TNC palpa siempre partiendo del centro de la
cajera. El palpador no se desplaza entre los cuatro puntos
de medida a la distancia de seguridad.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
