112 3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas

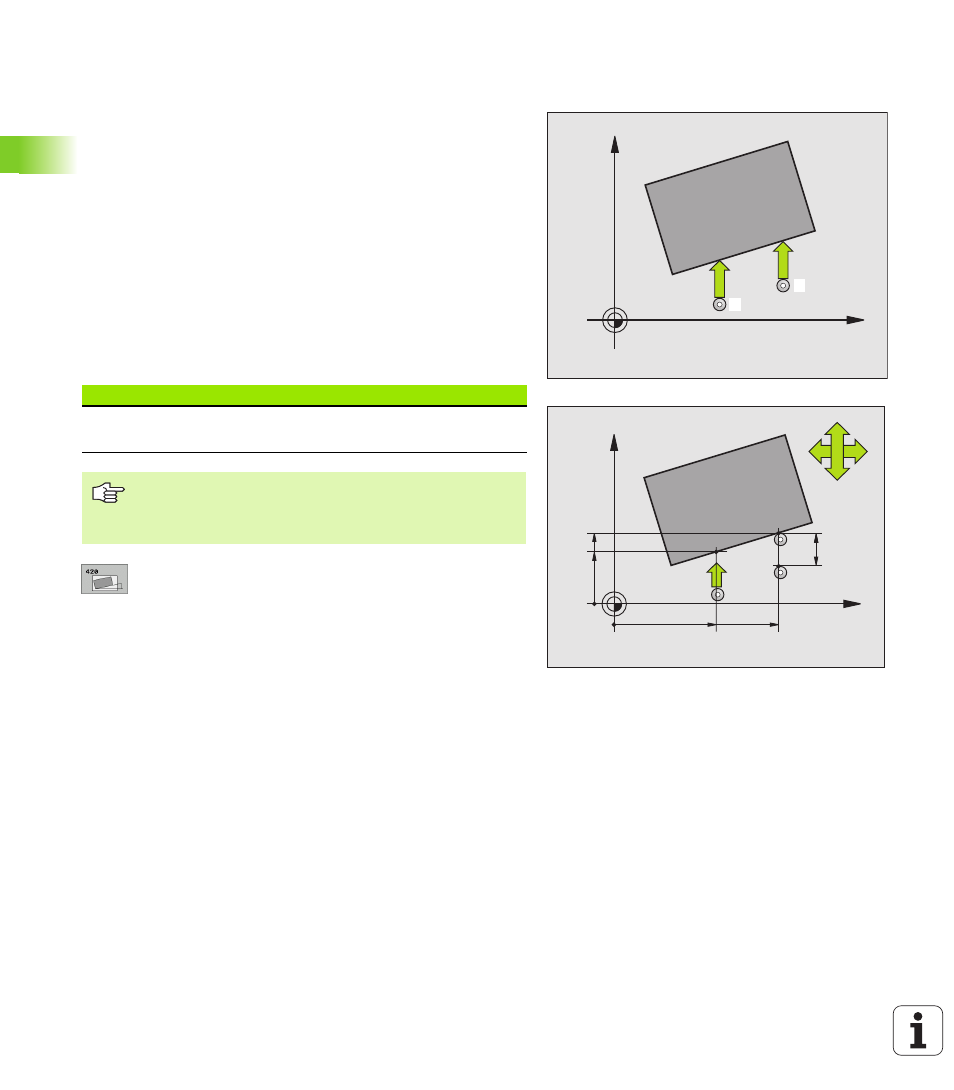

MEDIR ANGULO (ciclo de palpación 420,
DIN/ISO: G420)
El ciclo de palpación 420 determina el ángulo que conecta una recta
cualquiera con el eje principal del plano de mecanizado.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación programado 1 . Para ello, el TNC desplaza el palpador
según la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360)
3 A continuación el palpador se desplaza al siguiente punto de
palpación 2 y ejecuta el segundo proceso de palpación
4 El TNC retira el palpador a la distancia de seguridad y memoriza el
ángulo calculado en los siguientes parámetros Q:
8 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
8 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
8 2º punto de medición del 1er eje
Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje
Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje auxiliar del plano de mecanizado
8 Eje de medición
Q272: Eje en el que debe realizarse
la medición:
1 : Eje principal = eje de medición
2 : Eje auxiliar = eje de medida
3 : Eje palpador = eje de medición
X
Y
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
Número de parámetro Significado
Q150 Ángulo medido referido al eje principal del
plano de mecanizado
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
