HEIDENHAIN iTNC 530 39
2.4 Fijar un punt
o de r
ef
er
encia con palpador
es 3D

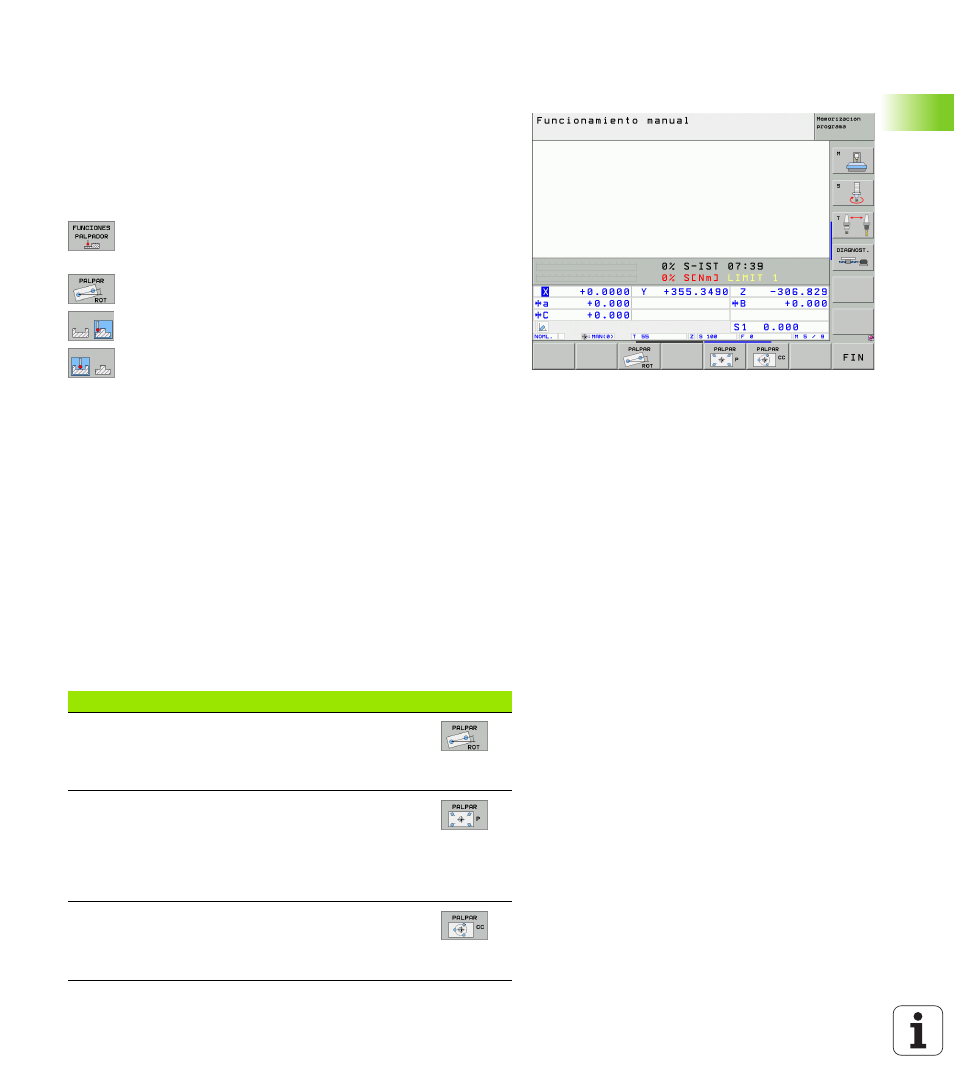

Fijar el punto de referencia mediante taladros/
islas circulares
En la segunda carátula de softkey se dispone de softkeys, que se
pueden emplear taladros o islas circulares para fijar el punto de
referencia.
Determinar si se palpa un taladro o una isla circular
En el ajuste básico se palpan los taladros.
8
Selección de las funciones de palpación: Pulsar la
softkey TOUCH PROBE, seguir conmutando la
carátula
8
Seleccionar la función de palpación: p.ej., pulsar la
softkey PALPAR ROJO
8 Palpar las islas circulares:
fijar mediante softkey
8 Palpar taladros:
fijar mediante softkey
Palpar taladros
Se realiza un posicionamiento previo aproximadamente en el centro
del taladro. Después de accionar el pulsador externo de arranque
START se palpan automáticamente cuatro puntos de la pared del
taladro.
A continuación el palpador se desplaza hasta el siguiente taladro y se
palpa de igual forma. El TNC repite este proceso hasta que se han
palpado todos los taladros para determinar el punto de referencia.
Palpar islas circulares
Posicionar el palpador cerca del primer punto de palpación de la isla
circular. Seleccionar la dirección de palpación mediante softkey,
ejecutar el proceso de palpación con el pulsador externo de arranque
START. Repetir el proceso cuatro veces en total.
Resumen
Ciclo Softkey
Giro básico mediante 2 taladros:
El TNC calcula el ángulo entre las rectas que unen los
puntos centrales de los taladros y la posición nominal
(eje de referencia angular)
Punto de referencia mediante 4 taladros:
El TNC calcula el punto de intersección de las dos
rectas que unen los dos primeros y los dos últimos
taladros palpados. Para ello palpar en cruz (como se
representa en la softkey) ya que de lo contrario el TNC
calcula mal el punto de referencia
Punto central del círculo mediante 3 taladros:
El TNC calcula la trayectoria circular, sobre la que se
encuentran los 3 taladros y determina el punto central
del círculo para dicha trayectoria circular.
