HEIDENHAIN iTNC 530

135

3.3 Medición aut

omática de piezas

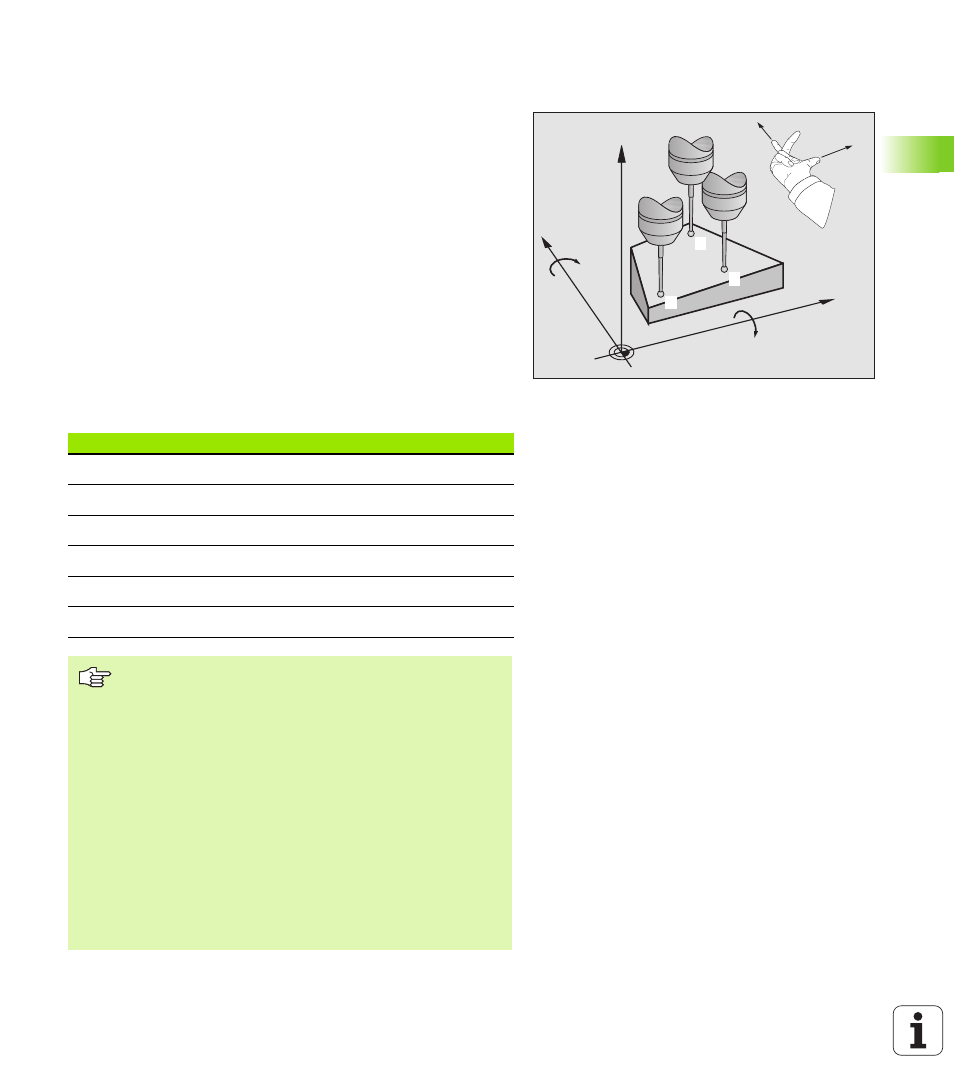

MEDIR PLANO (ciclo de palpación 431,
DIN/ISO: G431)

El ciclo de palpador 431 determina el ángulo de un plano mediante la

medición de tres puntos y almacena los valores en los parámetros de

sistema.
1

El TNC posiciona el palpador en avance rápido (valor de MP6150 o

bien MP6361) y según la lógica de posicionamiento (véase

"Ejecución de los ciclos de palpación" en página 24) hacia el punto

de palpación programado

1

y mide allí el primer punto del plano.

Para ello, el TNC desplaza el palpador según la distancia de

seguridad en la dirección opuesta a la palpación

2

A continuación el palpador retrocede a la altura de seguridad,

después en el plano de mecanizado al punto de palpación

2

y allí

mide el valor real del segundo punto del plano

3

A continuación el palpador retrocede a la altura de seguridad,

después en el plano de mecanizado al punto de palpación

3

y allí

mide el valor real del tercer punto del plano

4

Para finalizar el TNC hace rectroceder el palpador a la altura de

seguridad y memoriza los valores angulares calculados en los

siguientes parámetros Q:

X

Z

Y

1

2

3

+X

+Y

A

B

Número de parámetro Significado

Q158

Ángulo de proyección del eje A

Q159

Ángulo de proyección del eje B

Q170

Ángulo espacial A

Q171

Ángulo espacial B

Q172

Ángulo espacial C

Q173

Valor de medición en el eje de palpación

Antes de la programación deberá tenerse en cuenta

Antes de definir el ciclo deberá programarse una llamada a

la herramienta para la definición del eje de palpación.
Para que el TNC pueda calcular valores angulares, los tres

puntos de medición no pueden encontrarse en una recta.
Los ángulos espaciales se memorizan en los parámetros

Q170 - Q173, que son necesarios en la función oscilar

plano de mecanizado Mediante los primeros dos puntos

de medición se determina la dirección del eje principal

durante la oscilación del plano de mecanizado.
El tercer punto de medición determina la dirección del eje

de la herramienta. Definir el tercer punto de medida en

dirección a Y positivo, para que el eje de la herramienta

esté correctamente situado en el sistema de coordenadas

que gira en el sentido horario (ver figura).
