3 Ciclos de palpación para la verificación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia
8
Centro 1er eje

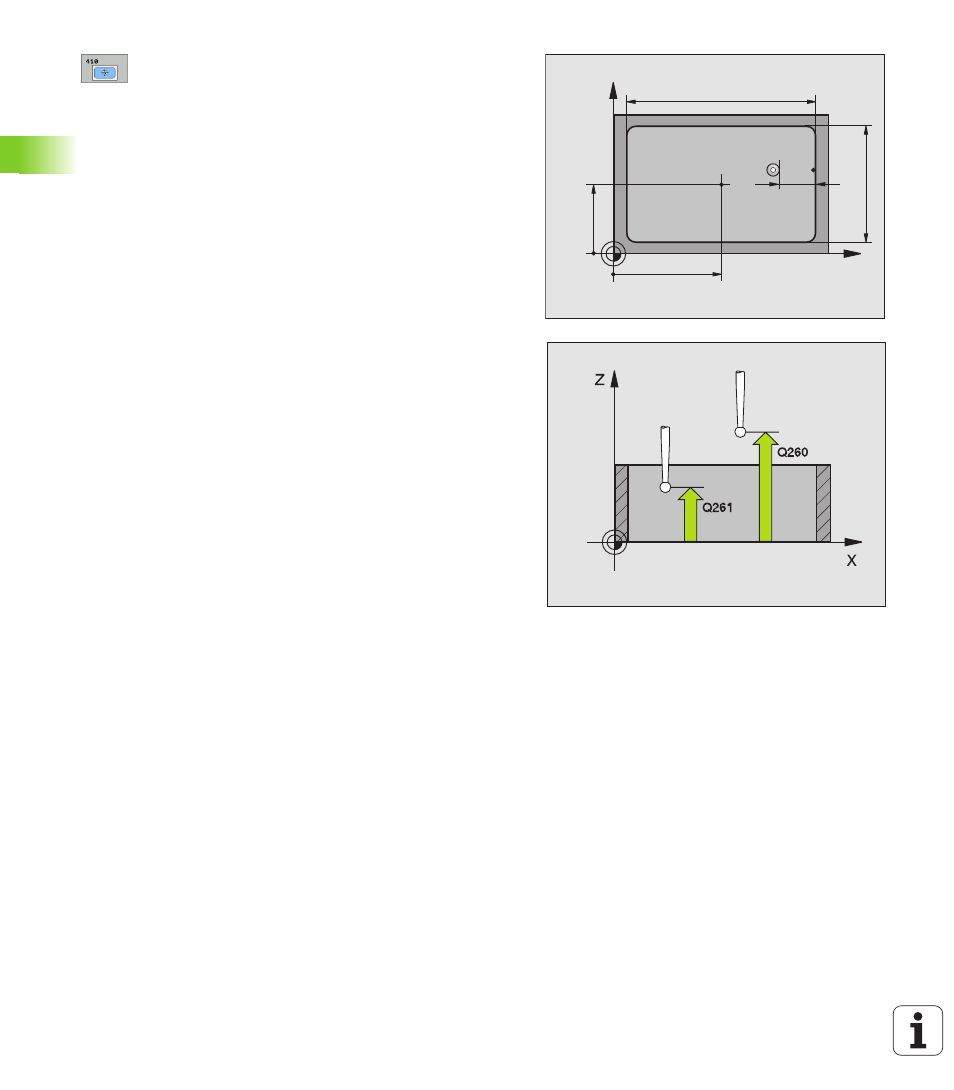

Q321 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
8
Centro 2º eje
Q322 (valor absoluto): Centro de la
cajera en el eje auxiliar del plano de mecanizado
8
Longitud lado 1
Q323 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado
8
Longitud lado 2
Q324 (valor incremental): Longitud
de la cajera, paralela al eje auxiliar del plano de
mecanizado
8
Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8
Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0
: Desplazar entre los puntos de medición a la altura
de medición
1
: Desplazar entre los puntos de medición a la altura
de seguridad
8
Número del punto cero en la tabla
Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Al introducir Q 305=0 el TNC fija
la visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra en el centro
de la cajera
8
Nuevo pto. de ref. en el eje principal
Q331 (valor
absoluto): Coordenada en el eje principal sobre la cual
el TNC fija el centro de la cajera calculado. Ajuste
básico = 0
8
Nuevo pto. ref. en el eje auxiliar
Q332 (valor
absoluto): Coordenada en el eje auxiliar, sobre la cual
el TNC fija el centro calculado de la cajera. Ajuste
básico = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
