HEIDENHAIN iTNC 530 129
3.3 Medición aut
omática de piezas
8 Eje de medición
Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1 : Eje principal = eje de medida
2 : Eje auxiliar = eje de medida

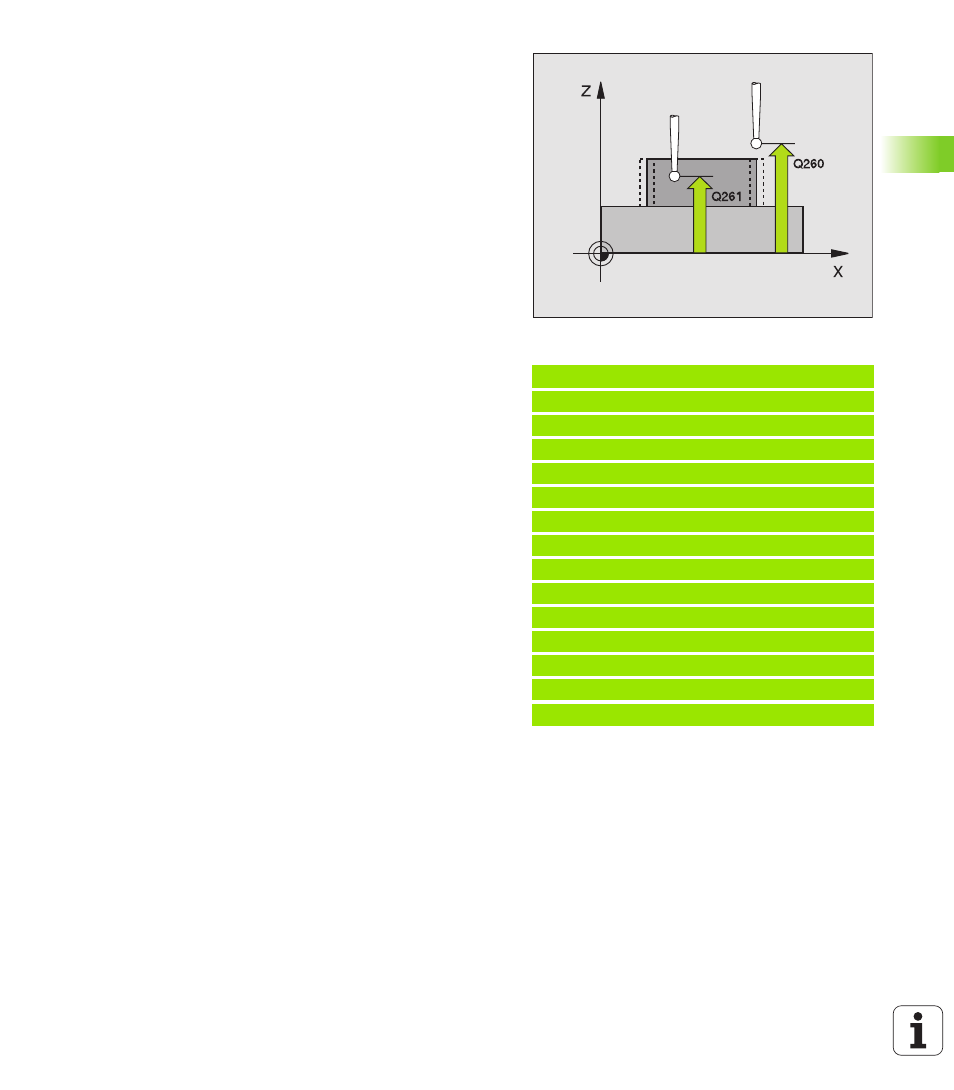

8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Longitud nominal Q311: Valor nominal de la longitud
a medir
8 Cota máxima
Q288: Longitud máxima admisible
8 Cota mínima
Q289: Longitud mínima admisible
8 Protocolo de medición
Q281: Fijar si el TNC debe
crear un protocolo de medición:
0 : No realizar el protocolo de medida
1 : Registrar protocolo de medida: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR426.TXT en el directorio, en el que esté
guardado el programa de medición
2 : Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
8 Parada del programa con error de tolerancia
Q309:
Determinar si el TNC debe interrumpir el programa
cuando se sobrepasa la tolerancia y debe emitir un
aviso de error:
0 : No interrumpir la ejecución del programa, no emitir
aviso de error
1 : Interrumpir la ejecución del programa, emitir aviso
de error
8 Nº de hta. para supervisión
Q330: Determinar si el
TNC debe realizar la supervisión de la herramienta
(véase "Supervisión de herramientas" en página 109)
0 : Supervisión inactiva
>0 : Nº de hta. en la tabla de htas. TOOL.T
Ejemplo: Frases NC
5 TCH PROBE 426 MEDIR ALMA EXTERIOR
Q263=+50 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+85 ;2º PUNTO 2º EJE
Q272=2 ;EJE DE MEDIDA
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q311=45 ;LONGITUD NOMINAL
Q288=45 ;MEDIDA MÁX.
Q289=44,95 ;MEDIDA MÍN.
Q281=1 ;PROTOCOLO DE MEDIDA
Q309=0 ;PGM-STOP EN CASO DE ERROR
Q330=0 ;Nº HERRAMIENTA
