86 3 Ciclos de palpación para la verificación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia

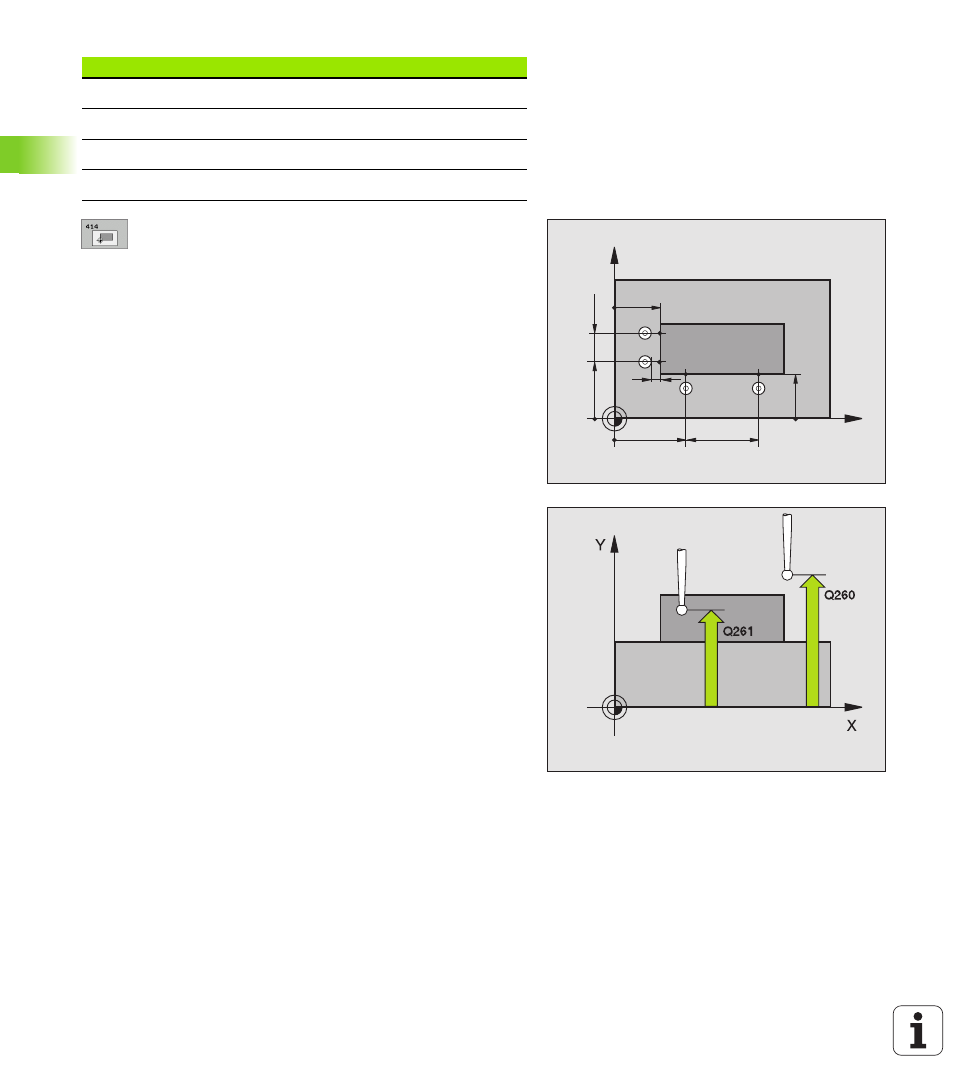

8 1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
8 1er punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
8 Distancia del 1er eje
Q326 (valor incremental):
Distancia entre el primer y el segundo punto de
medición en el eje principal del plano de mecanizado
8 3er punto de medición del 1er eje Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado
8 3er punto de medición del 2º eje Q297 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje auxiliar del plano de mecanizado
8 Distancia 2º eje Q327 (valor incremental): Distancia
entre el tercer y el cuarto punto de medición en el eje
auxiliar del plano de mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0 : Desplazar entre los puntos de medición a la altura
de medición
1 : Desplazar entre los puntos de medición a la altura
de seguridad
8 Ejecutar giro básico
Q304: Determinar si el TNC
debe compensar la posición inclinada de la pieza
mediante un giro básico:
0 : No realizar el giro básico
1 : Realizar el giro básico
Esquina coordenada X coordenada Y
A Punto 1 mayor que punto 3 Punto 1 menor que punto 3
B Punto 1 menor que punto 3 Punto 1 menor que punto 3
C Punto 1 menor que punto 3 Punto 1 mayor que punto 3
D Punto 1 mayor que punto 3 Punto 1 mayor que punto 3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
