HEIDENHAIN iTNC 530 139
3.3 Medición aut
omática de piezas

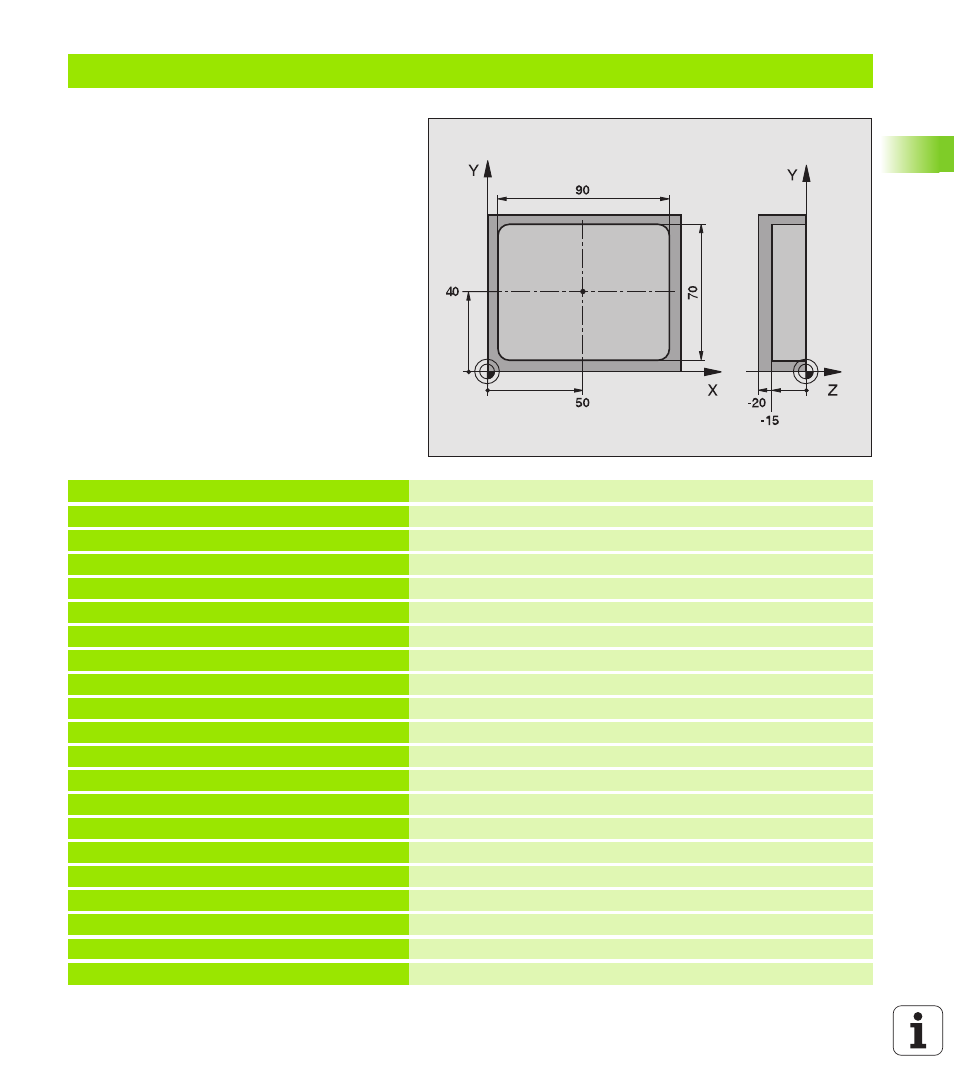

Ejemplo: medir cajera rectangular, registrar resultados de medición
0 BEGIN PGM NNUEVO MM
1 TOOL CALL 1 Z
Palpador llamada de herramienta
2 L Z+100 R0 FMA
Desplazar libremente el palpador
3 TCH PROBE 423MEDIR RECTÁNGULO INT.
Q273=+50 ;CENTRO 1ER. EJE
Q274=+40 ;CENTRO 2º EJE
Q282=90 ;LONGITUD LADO 1
Longitud nominal en X
Q283=70 ;LONGITUD LADO 2 Longitud nominal en X
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q284=90.15 ;MEDIDA MÁX. 1ª PÁG. Medida máxima en X
Q285=89.95 ;MEDIDA MÍN. 1ª PÁG.
Medida mínima en X
Q286=70.1 ;MEDIDA MÁX. 2ª PÁG.
Medida máxima en Y
Q287=69.9 ;MEDIDA MÍN. 2ª PÁG.
Medida mínima en Y
Q279=0.15 ;TOLERANCIA 1ER CENTRO
Desvío de posición permitido en X
Q280=0.1 ;TOLERANCIA 2º CENTRO
Desvío de posición permitido en Y
Q281=1 ;PROTOCOLO DE MEDIDA
Emitir protocolo de medición
Q309=0 ;PGM-STOP EN CASO DE ERROR
No visualizar un aviso de error al sobrepasar la tolerancia
Q330=0 ;Nº HERRAMIENTA
Sin control de herramienta
