3 medición aut omática de piezas – HEIDENHAIN iTNC 530 (340 49x-03) Touch Probe Cycles Manual del usuario
Página 115
HEIDENHAIN iTNC 530
115
3.3 Medición aut
omática de piezas
8
Centro 1er eje
Q273 (valor absoluto): Centro del
taladro en el eje principal del plano de mecanizado
8
Centro 2º eje
Q274 (valor absoluto): Centro del
taladro en el eje auxiliar del plano de mecanizado
8
Diámetro nominal
Q262: introducir diámetro del
taladro
8
Ángulo inicial
Q325 (valor absoluto): Ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
8
Paso angular
Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se desea medir arcos circulares,
programar un paso angular menor a 90º
8
Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8
Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0
: Entre los puntos de medición desplazarse a la altura
de medición
1
: Desplazar entre los puntos de medición a la altura
de seguridad
8
Tamaño máximo taladro
Q275: Mayor diámetro
permitido del taladro (cajera circular)
8
Tamaño mínimo taladro
Q276: Menor diámetro
permitido del taladro (cajera circular)
8
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado

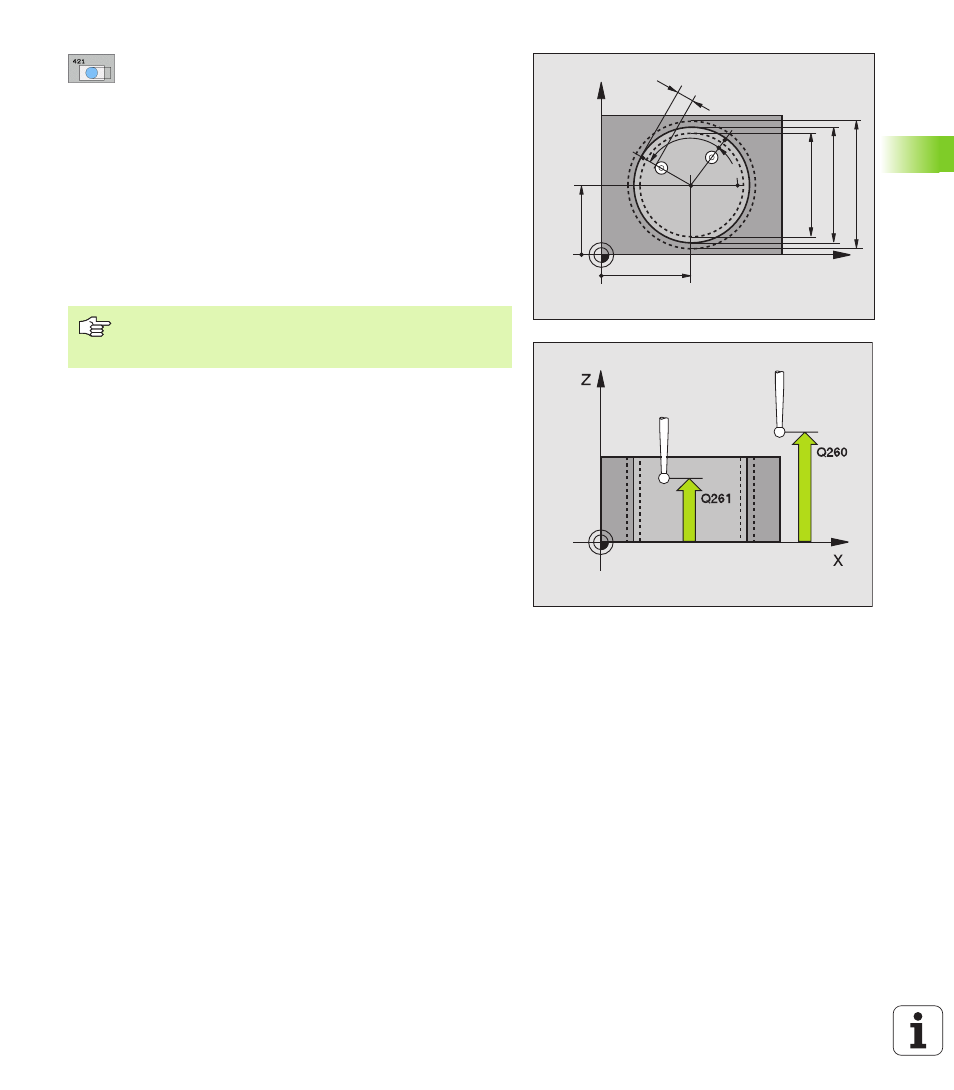

X
Y
Q274
±Q280
Q273
±Q279
Q276
Q325
Q247
Q262
Q275
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
impreciso será el cálculo de la medida del taladro del TNC.
Valor de introducción mínimo: 5°.
